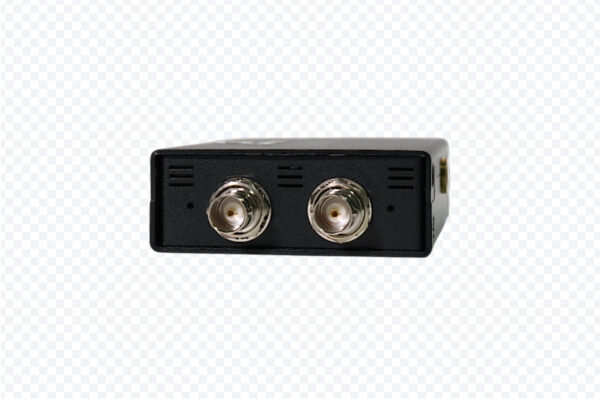

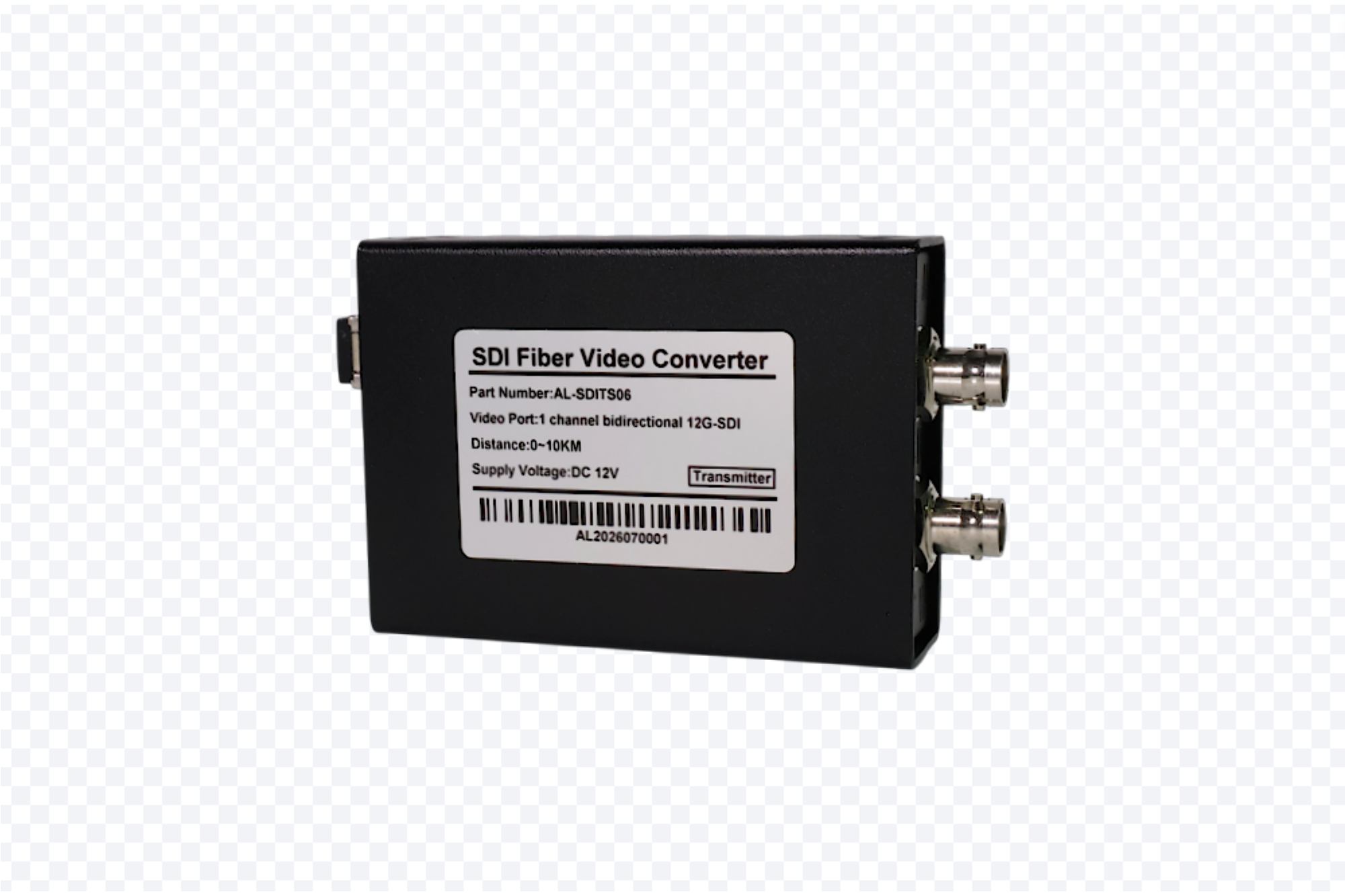

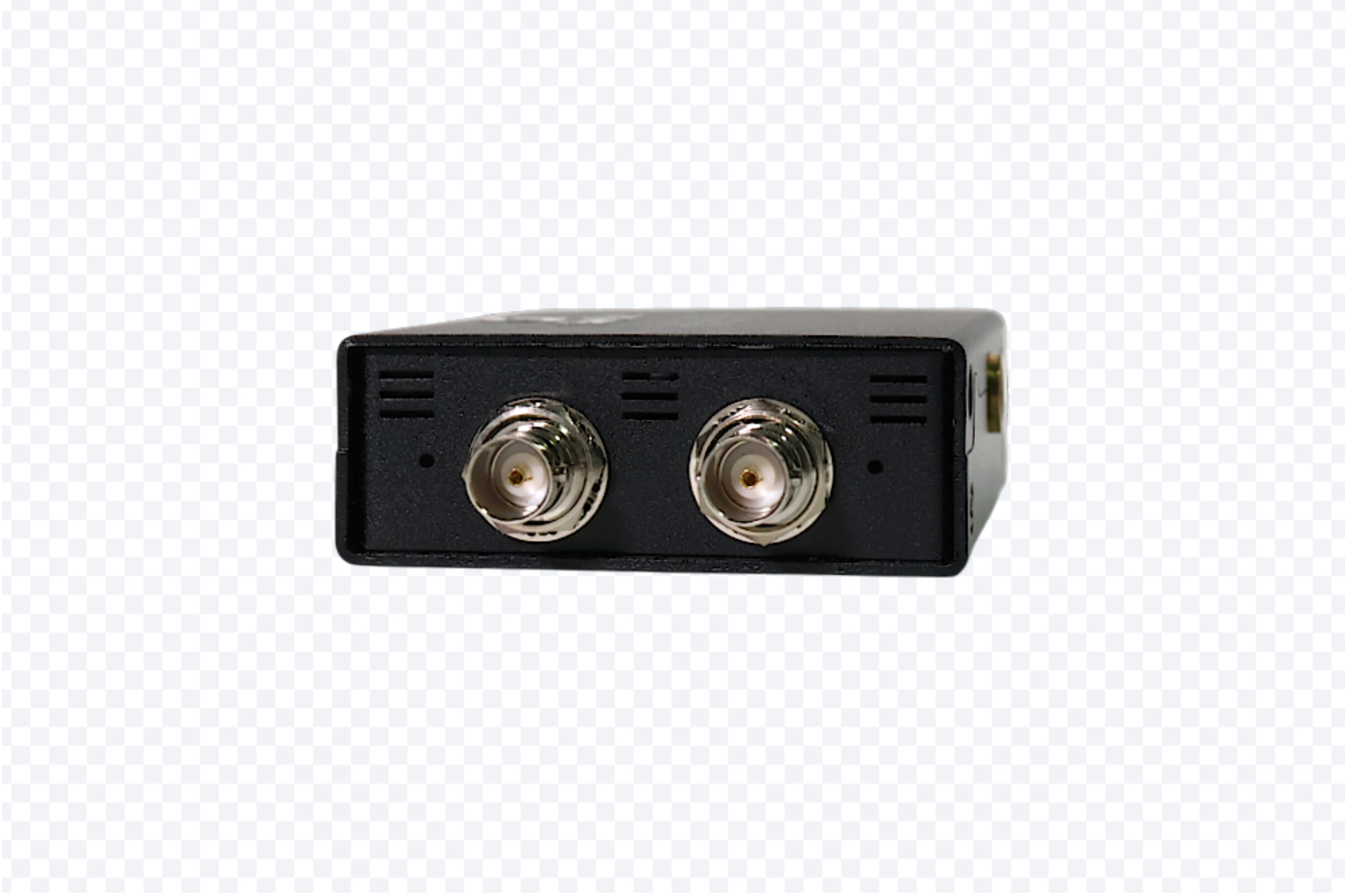

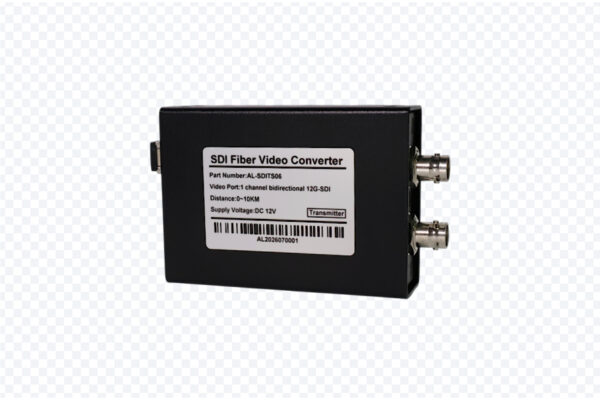

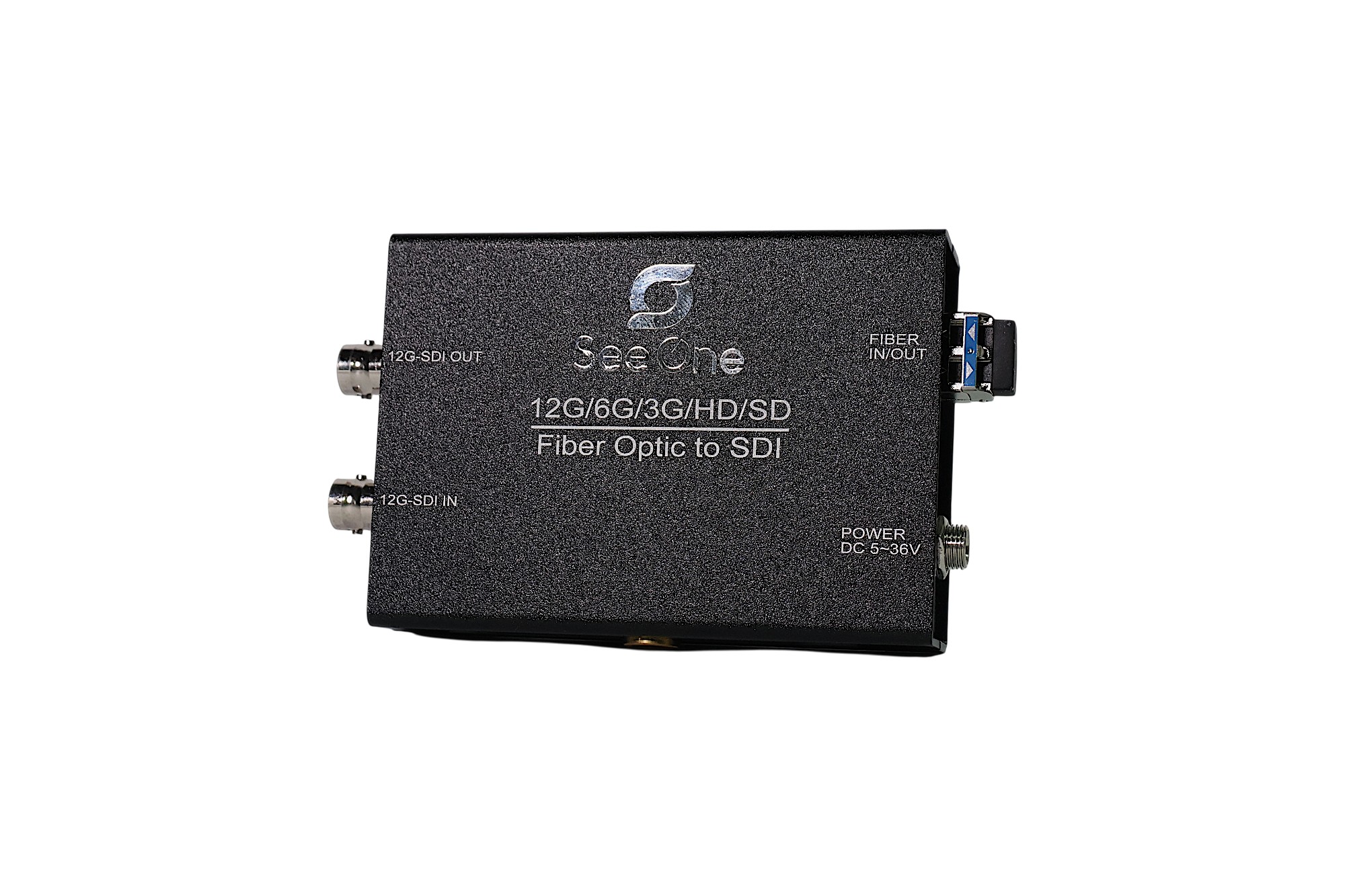

SeeOne Conversor Óptico 12G-SDI Bidirecional 1 Canal com Fibra Óptica

O SeeOne Conversor Óptico 12G-SDI Bidirecional de 1 Canal foi desenvolvido para transmissão profissional de sinais de áudio e vídeo por fibra óptica, oferecendo alta qualidade, estabilidade e baixa latência para aplicações que exigem extensão de sinais SDI em longas distâncias. O equipamento permite transmitir um canal de vídeo 12G-SDI de forma bidirecional por fibra óptica, sem compressão e sem atraso perceptível, alcançando distâncias de até 10 km com fibra monomodo.

Projetado para atender às necessidades de ambientes profissionais de produção, processamento e distribuição de vídeo, o conversor é compatível com diferentes padrões de sinal SDI, incluindo 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI e SD-SDI. Sua detecção automática permite identificar diferentes taxas de transmissão, proporcionando maior flexibilidade e facilidade de operação em sistemas de vídeo digital.

O equipamento incorpora recuperação de clock serial, equalização automática de sinal e amplificação de linha. A função de recuperação de clock contribui para reduzir jitter de alta frequência e regenerar os dados com clock de baixo jitter, proporcionando maior integridade e estabilidade ao sinal durante a transmissão.

A entrada de sinal possui equalização automática de cabo, enquanto a saída conta com função de acionamento do sinal, permitindo compensar perdas e manter a qualidade do sinal SDI em diferentes condições de instalação. O equipamento suporta taxas de 270 Mbit/s, 1,485 Gbit/s, 2,97 Gbit/s, 5,94 Gbit/s e 11,88 Gbit/s, abrangendo aplicações desde SD-SDI até 12G-SDI para vídeo UHD.

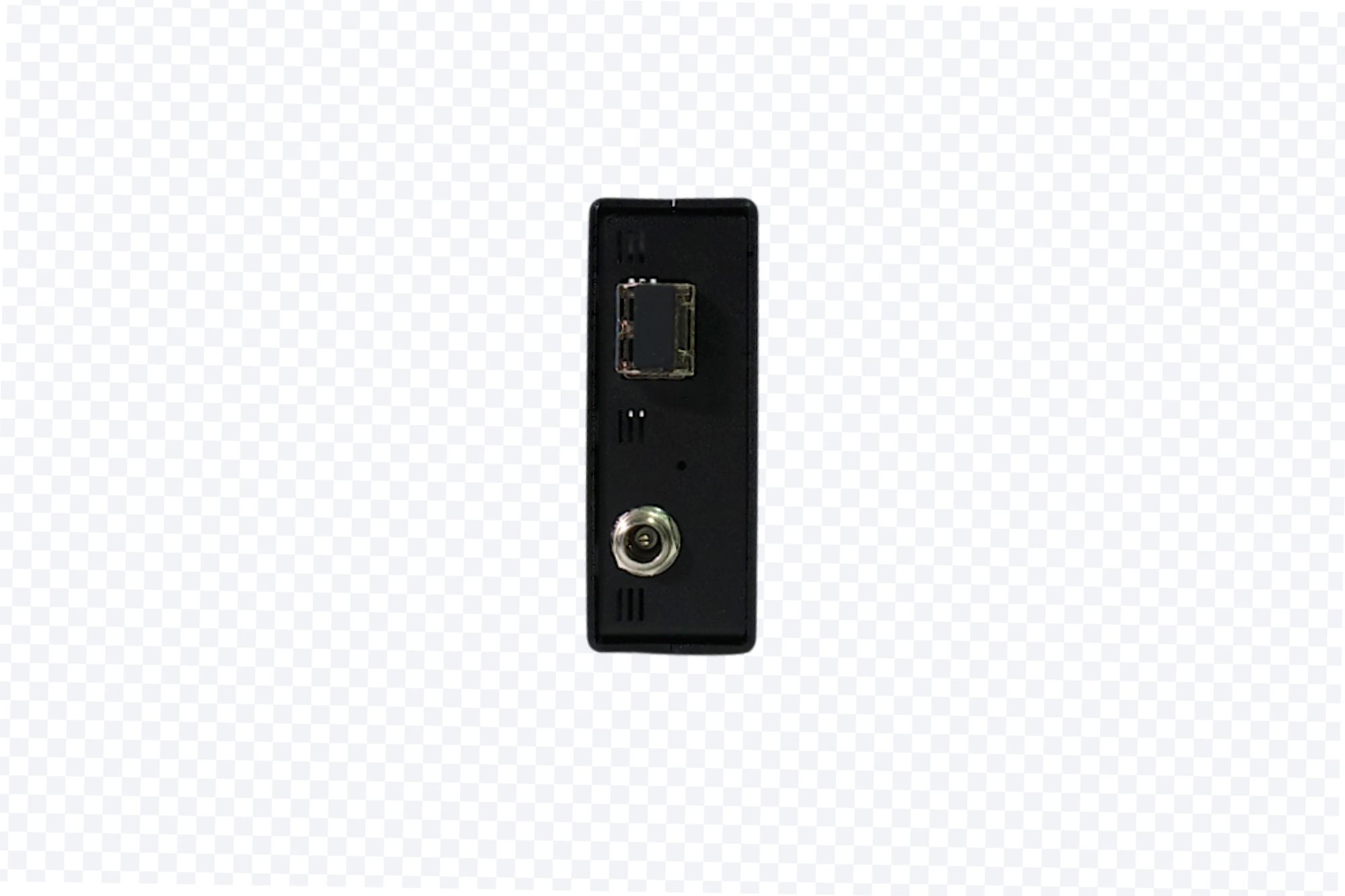

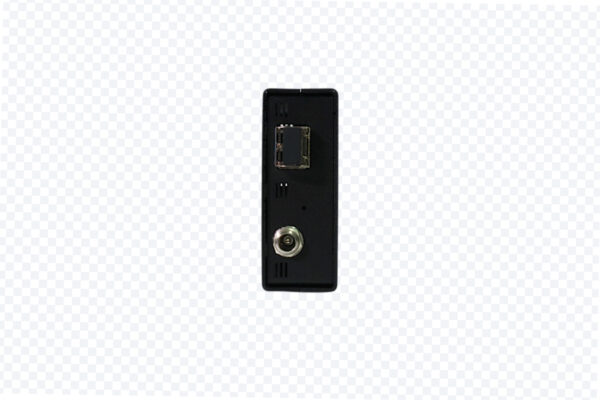

O SeeOne Conversor Óptico 12G-SDI utiliza módulo óptico SFP plug-and-play, permitindo substituição do módulo de acordo com a distância de transmissão ou configuração de fibra necessária. Essa característica proporciona maior flexibilidade na implantação do sistema, possibilitando adaptar o equipamento às diferentes necessidades de cada instalação.

O produto está disponível em configurações para fibra dupla ou fibra única. Na configuração de fibra dupla, utiliza comprimento de onda de 1310 nm e conector LC. Na configuração de fibra única, utiliza comprimento de onda de 1270–1330 nm, também com conexão LC. O sistema utiliza fibra monomodo 9/125 μm como padrão para transmissões de longa distância.

Além do suporte a 12G-SDI, o conversor é compatível com padrões SMPTE, incluindo SMPTE ST-2082-1, ST-2081-1, SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 297M, SMPTE 305M e SMPTE 310M. Também oferece compatibilidade com DVB-ASI e AES10 (MADI), ampliando suas possibilidades de utilização em sistemas profissionais de vídeo e infraestrutura audiovisual.

Para instalações que exigem mobilidade, o equipamento possui alimentação em ampla faixa de 5 a 36 V DC e conector de alimentação com trava, reduzindo o risco de desconexão durante a operação. Seu baixo consumo, inferior a 1,5 W, contribui para uma operação eficiente e adequada a diferentes ambientes profissionais.

O formato compacto de mesa, combinado à carcaça metálica em liga de alumínio e ferro e ao suporte de montagem de 1/4, facilita sua instalação em diferentes estruturas e sistemas audiovisuais. A possibilidade de alimentação por fonte móvel com conector V-Port também favorece aplicações externas e locais onde o acesso à rede elétrica convencional é limitado.

A operação é plug-and-play, sem necessidade de configuração complexa. LEDs indicadores permitem acompanhar o status do equipamento de forma rápida, facilitando a identificação das condições de operação durante instalações, produções e trabalhos de manutenção.

Com dimensões de 98 × 70 × 26 mm e peso líquido de aproximadamente 243 g, o SeeOne Conversor Óptico 12G-SDI Bidirecional combina portabilidade, baixo consumo e capacidade de transmissão de sinais de alta taxa. É uma solução indicada para infraestrutura de vídeo profissional, produção audiovisual, processamento e edição digital, sistemas UHDTV, 4K, HDTV e SDTV e aplicações de distribuição de sinais por fibra óptica.

Características Técnicas

• Transmissão óptica bidirecional de 1 canal 12G-SDI
  • Suporte a sinais 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI e SD-SDI
  • Transmissão por fibra óptica sem compressão
  • Transmissão sem atraso perceptível
  • Alcance de até 10 km com fibra monomodo
  • Opções para fibra única ou fibra dupla
  • Comprimento de onda de 1310 nm para fibra dupla
  • Comprimento de onda de 1270–1330 nm para fibra única
  • Fibra monomodo 9/125 μm
  • Conector óptico LC
  • Módulo óptico SFP plug-and-play substituível
  • Compatível com diferentes módulos ópticos conforme a aplicação
  • Recuperação de clock no transmissor e receptor
  • Redução de jitter de alta frequência
  • Equalização automática de cabo na entrada
  • Acionamento de sinal na saída
  • Detecção automática de diferentes padrões SDI
  • Suporte às taxas de 270 Mbit/s, 1,485 Gbit/s, 2,97 Gbit/s, 5,94 Gbit/s e 11,88 Gbit/s
  • Compatível com SMPTE ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) e ST-259 (SD)
  • Compatível com DVB-ASI e AES10 (MADI)
  • LEDs indicadores de status
  • Operação plug-and-play
  • Alimentação de 5–36 V DC
  • Proteção contra sobrecorrente
  • Conector de alimentação DC 5,5 × 2,1 mm com
