Extensor de Sinal SDI para Fibra SeeOne 3G
Extensor de Sinal SDI para Fibra SeeOne — Alta Performance com Confiabilidade Profissional
Transforme a forma como você transmite vídeo com o Extensor SDI para Fibra da SeeOne. Projetado para aplicações exigentes, ele permite enviar sinais 3G/HD-SDI a longas distâncias com máxima estabilidade e qualidade impecável, utilizando apenas um único cabo de fibra óptica.
Com suporte a até 8 canais de áudio embutido, o equipamento garante sincronização perfeita entre imagem e som, mesmo em ambientes técnicos complexos, como estúdios, centros de produção, unidades móveis e eventos ao vivo.
Robusto, confiável e eficiente, o extensor entrega uma transmissão estável e sem perdas, com desempenho de alto nível para quem não pode abrir mão da excelência em sinal.
O extensor SeeOne fiber transmite sinais de vídeo 3G/HD-SDI a uma longa distância através de um único cabo de fibra e suporta a função de sincronização de áudio incorporada de 8 canais; Ele pode se adaptar a uma variedade de ambientes de aplicação complexos.
O equipamento tem excelentes capacidades de processamento e transmissão de imagem, tornando a transmissão de sinal mais suave e estável. É um modo de extensão de sinal 3G/HD-SDI confiável, de alto desempenho e eficiente.
Processo de instalação:
- Conecte a fonte de sinal SDI à entrada (SDI IN) do TX
- Conecte o RX ao dispositivo de exibição (como matriz SDI, transmissão ao vivo, monitor, etc.)
- Ligue a interface de fibra ótica entre o TX e o RX com um cabo de fibra de modo único
- Ligue as fontes de alimentação CC/5V (12V) fornecidas à tomada de alimentação do TX e do RX
Caraterísticas
- Transmissão de longa distância de sinais de vídeo e áudio 3G/HD-SDI através de fibra ótica, até 3 KM (padrão 1 KM)
- Resolução de sinal de vídeo HD até 1920 * 1080p a 60 Hz
- Suporta toda a transmissão digital sem perdas, 8 canais de áudio embutido e transmissão síncrona de vídeo
- Suporte a saída local, a extremidade remota suporta saída síncrona bidirecional
- Suporte PAL/ NTSC, forte compatibilidade, capaz de identificar automaticamente e configurar vários modos de exibição?
- Suporte plug and play e hot plug
- Built-in sistema de ajuste automático, tornar a imagem suave, clara e estável
- Sistema de proteção ESD incorporado
- Simples de instalar, plug and play

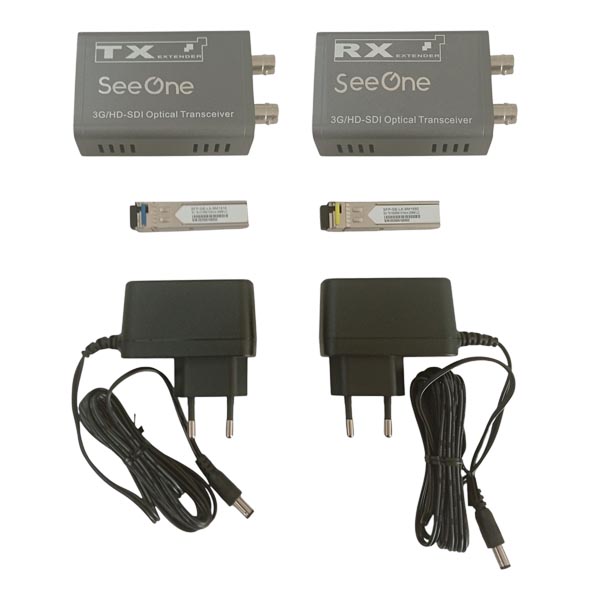

Pacote

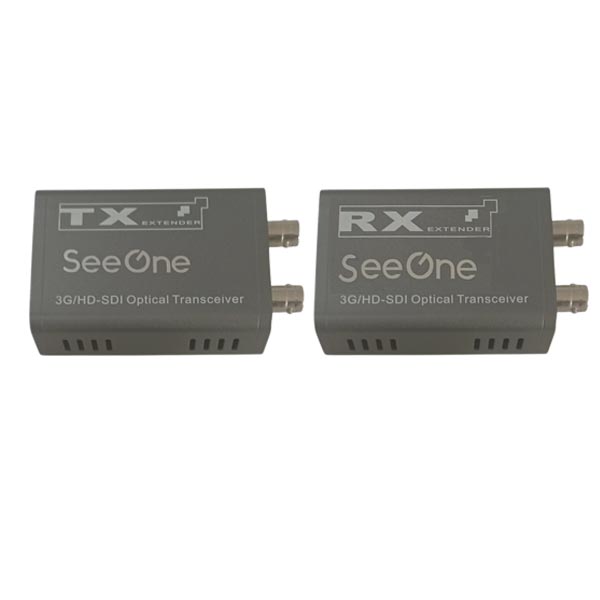

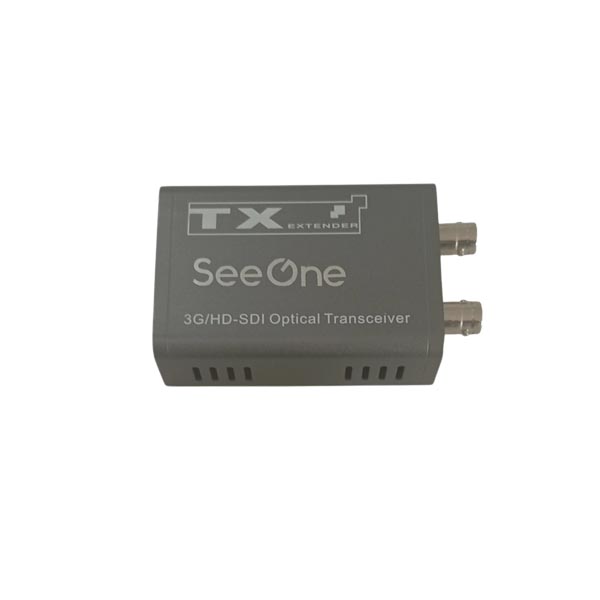

- SDI extender TX xlpcs

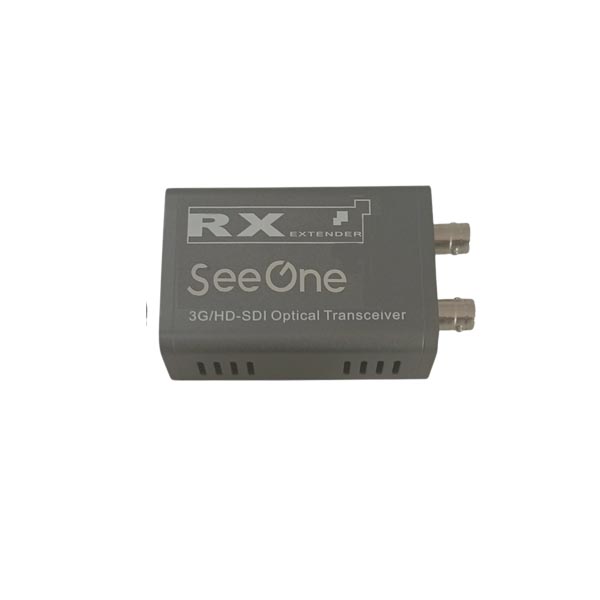

- SDI extender RX x1 pcs
- Adaptador de alimentação x2pcs
- User manual x1 pcs
| Parametro | Descrição | |
| Vídeo | Norma técnica | Padrão
SMTPE |
| Video bit rate | MAX 3.2 GB/S | |

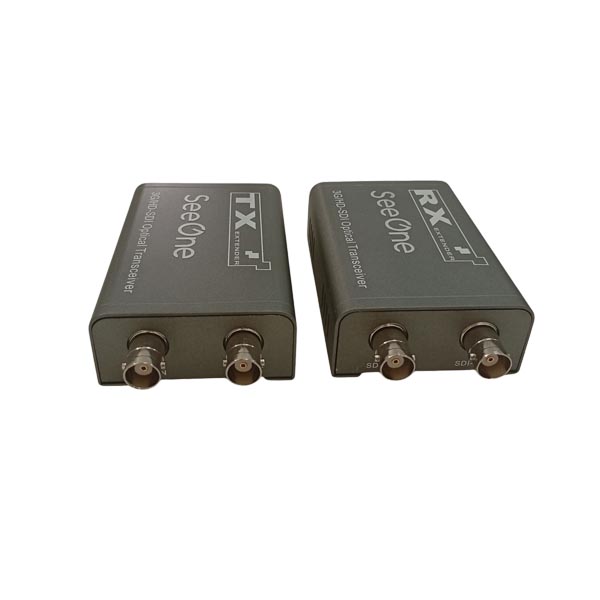

| Interface | BNC | |
| Input / output – especificação de cabo | <=150 metros
(Belden 1694A) |
|
| Impedância de vídeo | 75 ohms | |
| Voltagem de entrada/ saída de vídeo | 1Vpp ; Min : 0.5Vpp/ Max : 1.5Vpp | |
| Ganho diferencial | <1% | |
| Resoluções SdI | 625/25 PAL
525/29.97NTSC, 525/23.98 NTSC 720P@50, [email protected] 1080i @ 23/24/30/50/59.94 W80P @ 23.98/24/30/50/60 |
|
| Suporte SDI -especificação | 270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/s Mapping(3G-SDI) SMPTE424M 3Gb/s serial interface(3G-SDI) | |

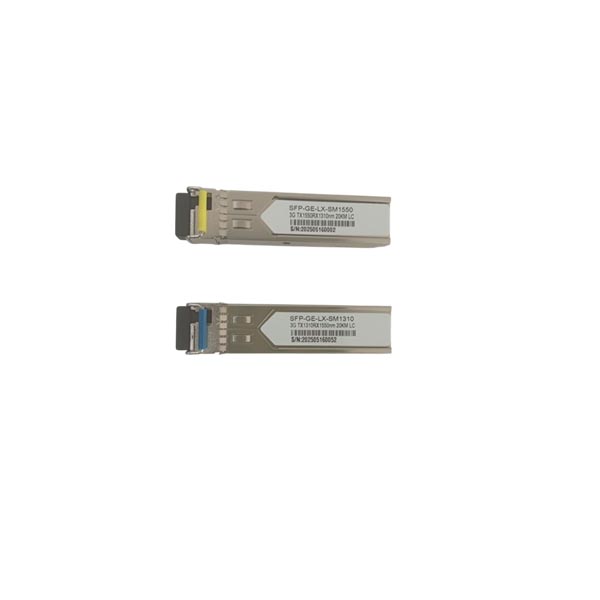

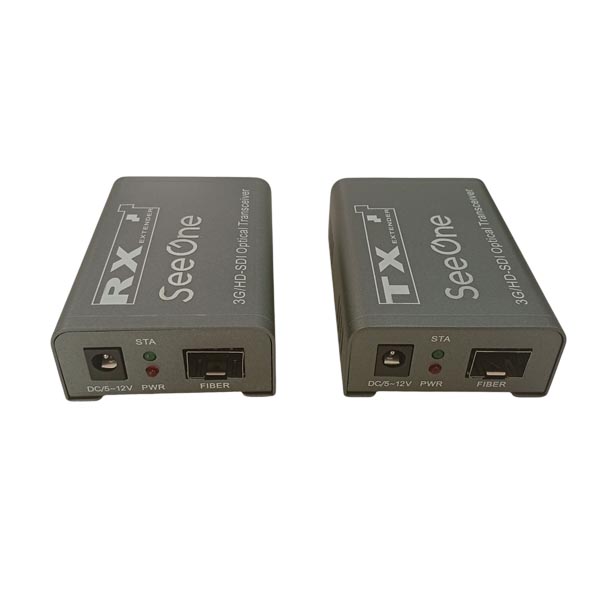

| Fibra | Interface da fibra optica | LC |
| Tipo de fibra | Fibra única de modo único | |
| comprimentode onda | Single mode 1310nm : 1550nm | |
| Distância máxima de transmissão | Padrão: 3km; Máx: 20 KM | |
| Outros | alimentação | DC 5 12 V/1 A |
| consumo | MÁX. 5 W | |
| Temperatura | Temperatura de funcionamento: -20aC | |
| Umidade | Umidade de funcionamento: 0 a 90% |
