Blackmagic Design ATEM Studio Converter 2
- 4 conversores bidirecionais em 1 unidade RU
- Faixa de sinal de fibra óptica 28 milhas
- Conecta até 4 conversores de câmera ATEM
- 4 conversores de fibra para SDI de 10 bits

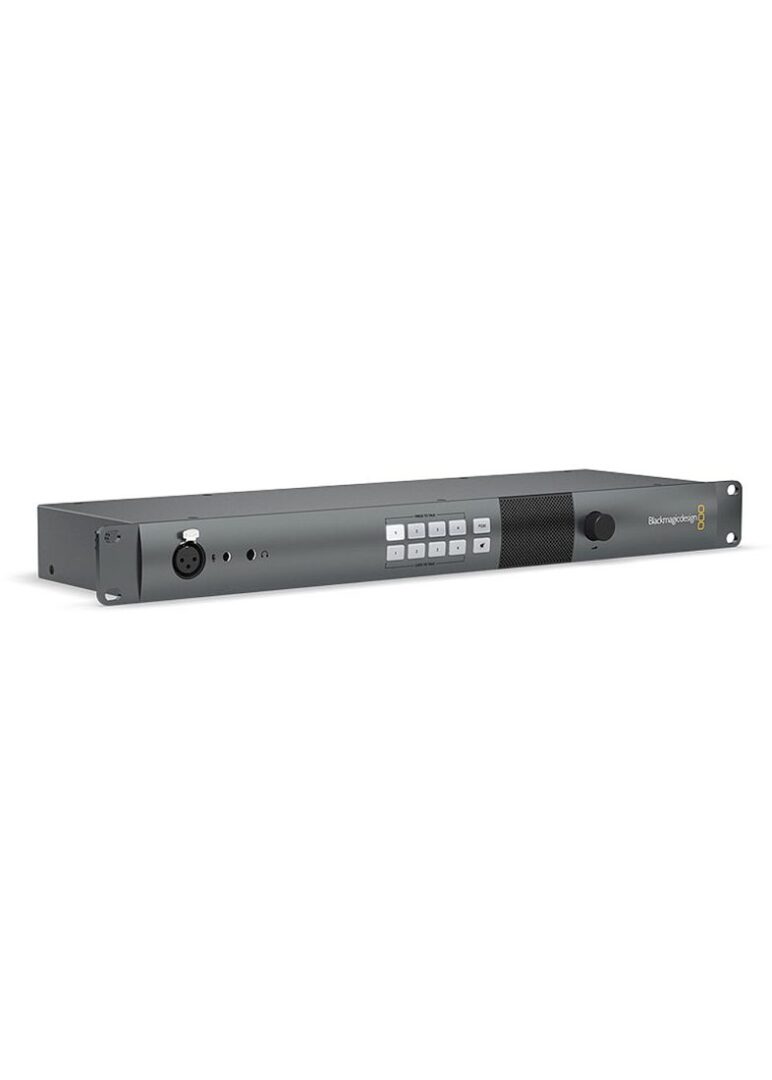

Blackmagic Design ATEM Studio Converter 2
O Blackmagic Design ATEM Studio Converter 2 realiza a entrada de sinais de vídeo SDI transmitidos por fibra ótica e converte os sinais para SDI para o uso com switchers de vídeo. Quando usado com o Conversor de Câmera ATEM da Blackmagic Design, você pode enviar sinais de vídeo até 28 milhas entre a câmera e o switcher usando cabos de fibra ótica disponíveis. Fazendo uma comparação, o envio de um sinal HD-SDI por cabo de cobre tradicional é geralmente limitado a cerca de 300 pés (91,44m) dependendo da qualidade do cabo.
Uma típica configuração usando o Studio Converter 2 é conectá-lo entre o switcher e até 4 unidades de Conversor de Câmera ATEM. Essa configuração permite que o Converter 2 receba os sinais do cabo de fibra, converta os sinais para SDI usando processamento de 10 bits e envie os sinais para o switcher. O Converter 2 suporta sinais SD/HD e, ao usar o Conversor de Câmera ATEM disponível, você pode usar qualquer câmera com uma saída SDI/HDMI.
O Converter 2 também pode ser usado como 4 SD/HD-SDI bidirecionais simultâneos independentes para conversores óticos. O Converter 2 possui uma entrada de mic integrada, jack de headphone e alto-falante que fornece áudio do intercomunicador para a comunicação com operadores de câmera. O Converter 2 transmite sinais de luz de sinalização (tally) integrados no fluxo de programa SDI. Você pode encadear várias unidades ATEM Studio Converter 2 juntas quando estiver usando mais de 4 câmeras. O Studio Converter 2 possui um design de 1 unidade de rack com abas de montagem de rack integradas para fácil integração em cases de produção ou nas configurações de estúdio existentes.
Conectores de Fibra Ótica
- O ATEM Studio Converter 2 utiliza cabo de fibra ótica no modo único padrão com conectores LC padrão para permitir a transmissão de sinais de vídeo SD e HD até 28 milhas de distância. Cabos SDI de fio de cobre padrão possuem um limite de várias centenas de pés antes que a transmissão do sinal seja interrompida, convertendo o sinal SDI para ótico, e seu envio por cabo ótico aumenta bastante a distância de transmissão dos cabos.
Intercomunicador e Luz de Sinalização (Tally)
- A unidade possui entradas de mic e alto-falante integradas, bem como um jack de headphone quando você quiser privacidade ou o local estiver muito barulhento. Quando conectada no Conversor de Câmera ATEM, você pode conversar com os operadores de câmera, não importando a distância, sem precisar se preocupar com walkie talkies. Usando o recurso de intercomunicador, a unidade utiliza os canais de áudio 15 e 16 do fluxo SDI para comunicação.
Os operadores de câmera podem ser selecionados individualmente, se você desejar, e a comunicação pode ser controlada por um botão de pressão, ou ficar permanentemente ativada. Os botões mute e un-mute na parte frontal da unidade permitem controlar quem ouvirá o que.
A unidade transmite informações de sinal de luz de sinalização (tally) SDI de volta para as câmeras junto com qualquer sinal de programa SDI dos switchers disponíveis.
Múltiplas Unidades
- Cada ATEM Studio Converter 2 é conectado em até 4 unidades ATEM Camera Converter, permitindo a comunicação com até 4 operadores de câmera ao mesmo tempo. Várias unidades Studio Converter 2 podem ser encadeadas quando são necessárias mais de 4 câmeras.
Processamento de Sinal de Precisão
- A unidade possui chips que utilizam processamento de 10 bits e são selecionáveis entre SD e HD para um sinal limpo.
A unidade possui 4 conversores independentes simultâneos de SDI para ótico e de ótico para SDI
Quando usada com o Conversor de Câmera ATEM, a unidade também pode ser usada como 4 conversores independentes de SDI ou fibra para HDMI
