Extensor de Sinal SDI para Fibra SeeOne 12G

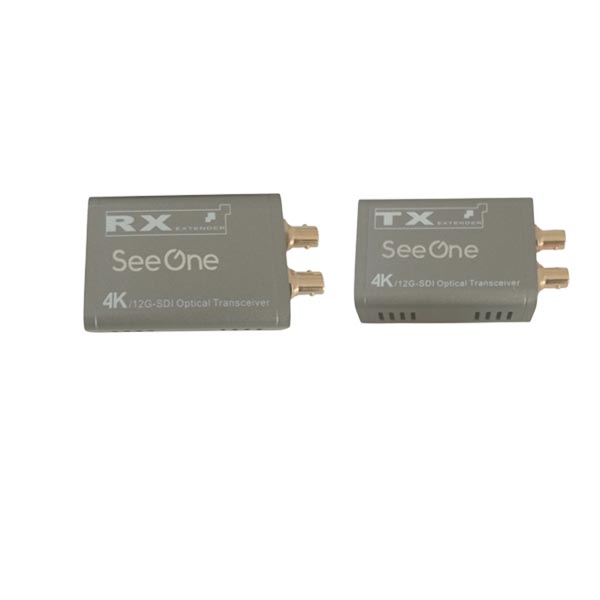

Extensor de Fibra SeeOne M-SD100A — Transmissão 12G-SDI 4K com Máxima Performance
Leve sua infraestrutura de vídeo para outro nível com o Extensor de Fibra M-SD100A, a solução ideal para quem precisa transmitir sinais 4K/12G-SDI com estabilidade absoluta e em longas distâncias, usando apenas um único cabo de fibra óptica.
Com suporte a até 16 canais de áudio embutido, o M-SD100A garante sincronização perfeita de som e imagem, mesmo em produções de alta complexidade. Sua interface 12G-SDI multitaxa é compatível com praticamente todos os formatos — SD, HD e Ultra HD até 2160p a 60Hz, incluindo Classe A e B.

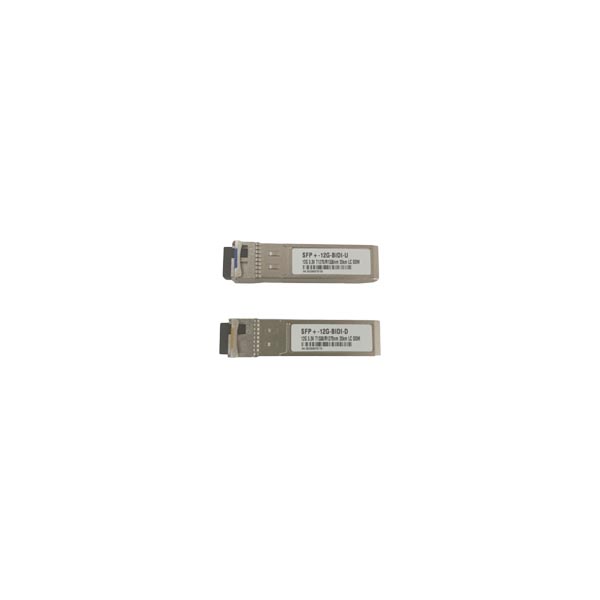

O equipamento conta ainda com slot de expansão para módulos ópticos SEP padrão, permitindo total flexibilidade para uso com fibras 3G, 6G ou 12G-SDI. Tudo isso utilizando cabos de fibra óptica comuns, amplamente disponíveis e de baixo custo — perfeitos para ambientes profissionais que exigem robustez, economia e qualidade.
Com tecnologia avançada de processamento e saída de sinal, o M-SD100A entrega transmissões suaves, estáveis e sem perdas, tornando-se a escolha definitiva para quem busca confiabilidade, performance e eficiência em extensores 12G-SDI.
O extensor de fibra M-SD100A transmite o sinal SDI 4K/12G em longas distâncias através de uma única fibra, suporta a função de sincronização de áudio incorporada de 16 canais; A interface 12G-SDI multitaxa é compatível com todos os formatos e dispositivos SD, HD e Ultra HD, até 2160P a 60Hz, incluindo dispositivos Classe A e Classe B. O transmissor é equipado com um slot de expansão de fibra ótica, que pode ser instalado com qualquer módulo de fibra ótica SEP padrão 3G, 6G ou 12G-SDI, e pode se adaptar a uma variedade de ambientes de aplicação complexos usando o cabo ótico de baixo custo amplamente utilizado em redes de computadores para transmitir SDI.
O dispositivo tem excelentes capacidades de processamento e saída de imagem, permitindo a transmissão de sinal mais suave e mais estável, é um método de extensão de sinal 4K/ 12G-SDI confiável, de alto desempenho e eficiente.
Processo de instalação:

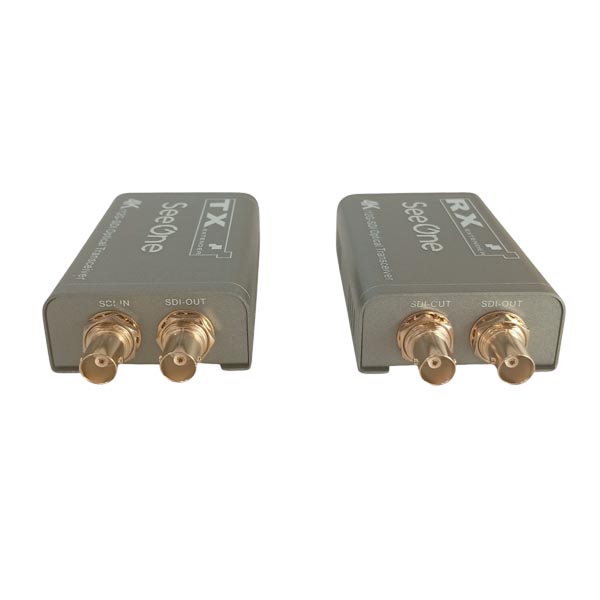

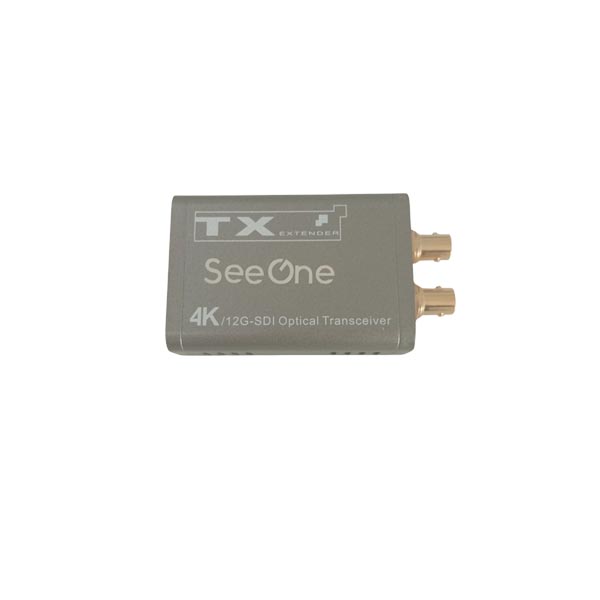

- Conete a fonte de sinal SDI à entrada (SDI IN) do TX

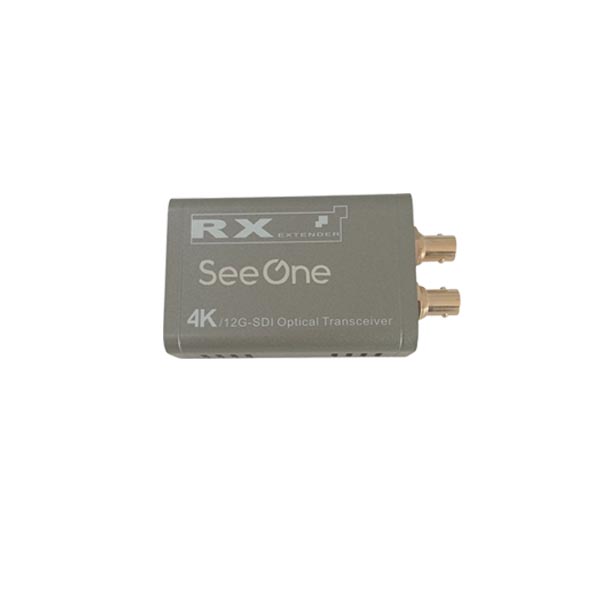

- Conete o RX ao dispositivo de exibição (como matriz SDI, transmissão ao vivo, monitor, etc.)

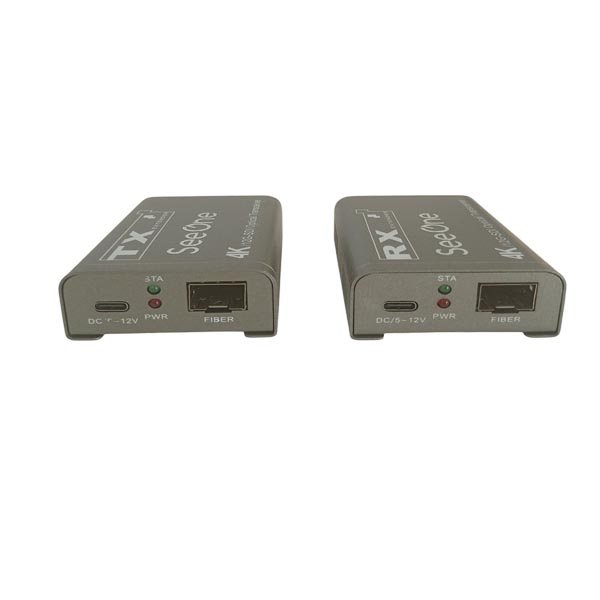

- Ligue a interface de fibra ótica entre o TX e o RX com um cabo de fibra de modo único
- Ligue as fontes de alimentação CC/5V (12V) fornecidas à tomada de alimentação do TX e do RX
Caraterísticas
- Transmissão de longa distância de sinais de vídeo e áudio 4K/12G-SDI através de fibra ótica, até 3 KM
- Resolução de sinal de vídeo HD até 2160P a 60Hz
- Suporte a transmissão sem perdas totalmente digital, áudio incorporado de 16 canais e transmissão síncrona de vídeo
- Suporte de saída de loop local; suporte remoto de duas maneiras de saída síncrona
- Suporte PAL/NTSC; Forte compatibilidade, pode identificar e configurar automaticamente uma variedade de modos de exibição
- Suporta plug and play e hot swap
- Built-in sistema de equilíbrio automático, a imagem é suave, clara e estável
- Circuito de proteção eletrostática ESD embutido, sistema de proteção geral
- Fácil de instalar, plug and play, nenhuma configuração requer

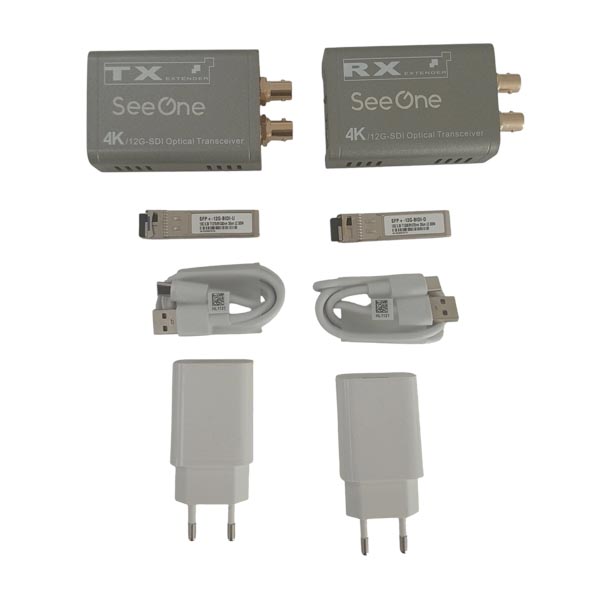

Pacote
- SDI extender TX x1 pcs
- SDI extender RX xlpcs
- Adaptador de alimentação x2pcs
- User manual x1 pcs
| Parametro | Descrição | |
| Vídeo | Norma técnica | Padrão
SMTPE |
| Video bit rate | MAX 3.2 GB/S | |
| Interface | BNC | |
| Input / output – especificação de cabo | <=150 metros
(Belden 1694A) |
|
| Impedância de vídeo | 75 ohms | |
| Formato SD | 525i59.94NTSC, 626I50PAL | |
| Formato HD | 720P50;720P59,94;720P60.
1080P23.98;1080P24;1080P25 1080P29,97;1080P30;1080P50 1080P59,94;1080P60; ! 080Psl:23,98; 1080PsF24;1080PsF25;1080PsF29,97; 1080PsF30;1080i50;1080i59,94; 1080i60 |
|
| Formato 2k e 4K | 2K DCI 23.98P/24P/25P;
23,98PsF;/24PsF/25PsF; 4K 23,98P/24P/25P/29,97P/30P/50P/ ‘ 59,94P/4K 60P; 4K DCI 23.98P/24P/25P |
|
| Fibra | Interface da fibra optica | LC |
| Tipo de fibra | Fibra única de modo único | |
| comprimentode onda | Single mode 1310nm : R1270nm | |
| Distância máxima de transmissão | Padrão: 3km; Máx: 20 KM | |
| Outros | alimentação | DC 5 12 V/1 A |
| consumo | MÁX. 5 W | |
| Temperatura | Temperatura de funcionamento: -20 a +70 | |
| Umidade | Umidade de funcionamento: 0 a 90% |
