Ethernet
2 x 10/100/1000 BaseT com saída loop
para painéis de controle ou computadores adicionais.
ATEM 1 M/E Advanced Panel 10

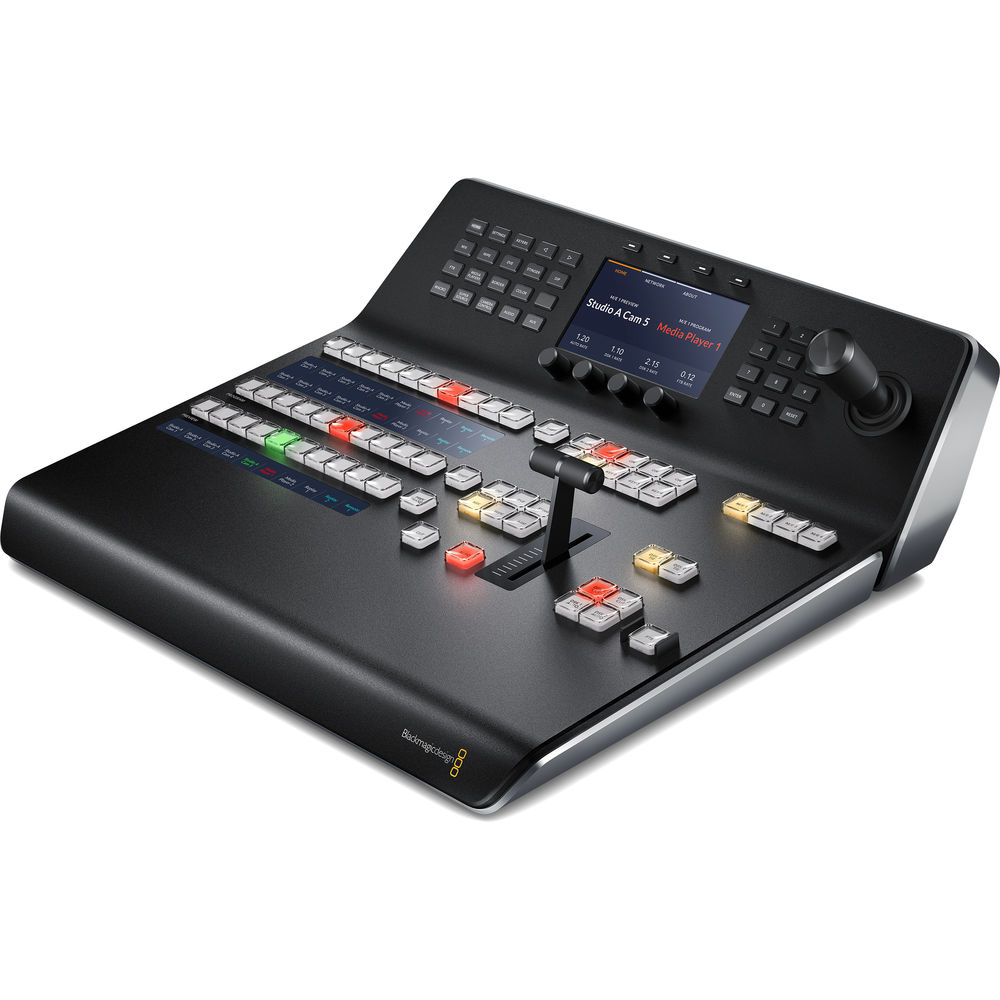

O novo ATEM 1 M/E Advanced Panel é um painel hardware de controle desenvolvido com sofisticação para todos os switchers ATEM. Ele combina design moderno com tecnologia broadcast de última geração para fluxos de trabalho mais rápidos. O novo design inclui uma tela LCD integrada e botões inclinados de alta qualidade que ajudam a reduzir erros ao pressionar teclas. Os botões também possuem retroiluminação colorida para auxiliar a reconhecer as teclas mais importantes com rapidez. Você também obtém um joystick profissional para ajustes de DVE e câmera, um manche calibrado com amortecimento suave para fades e muito mais. Os botões incluem exibições dinâmicas que permitem a customização completa de rótulos, assim como de cores personalizadas. Os botões shift permitem que você dobre o número de entradas ao selecionar um segundo conjunto de botões para fontes configuradas para que você possa controlar até 20 entradas. O tamanho compacto e o design resistente dos painéis ATEM 1 M/E Advanced Panel se encaixam em racks de equipamentos padrão, sendo perfeitos para montagem em prateleiras de unidades móveis, racks portáteis e kits técnicos para viagem.
link do curso
ATEM 1 M/E Advanced Panel 10

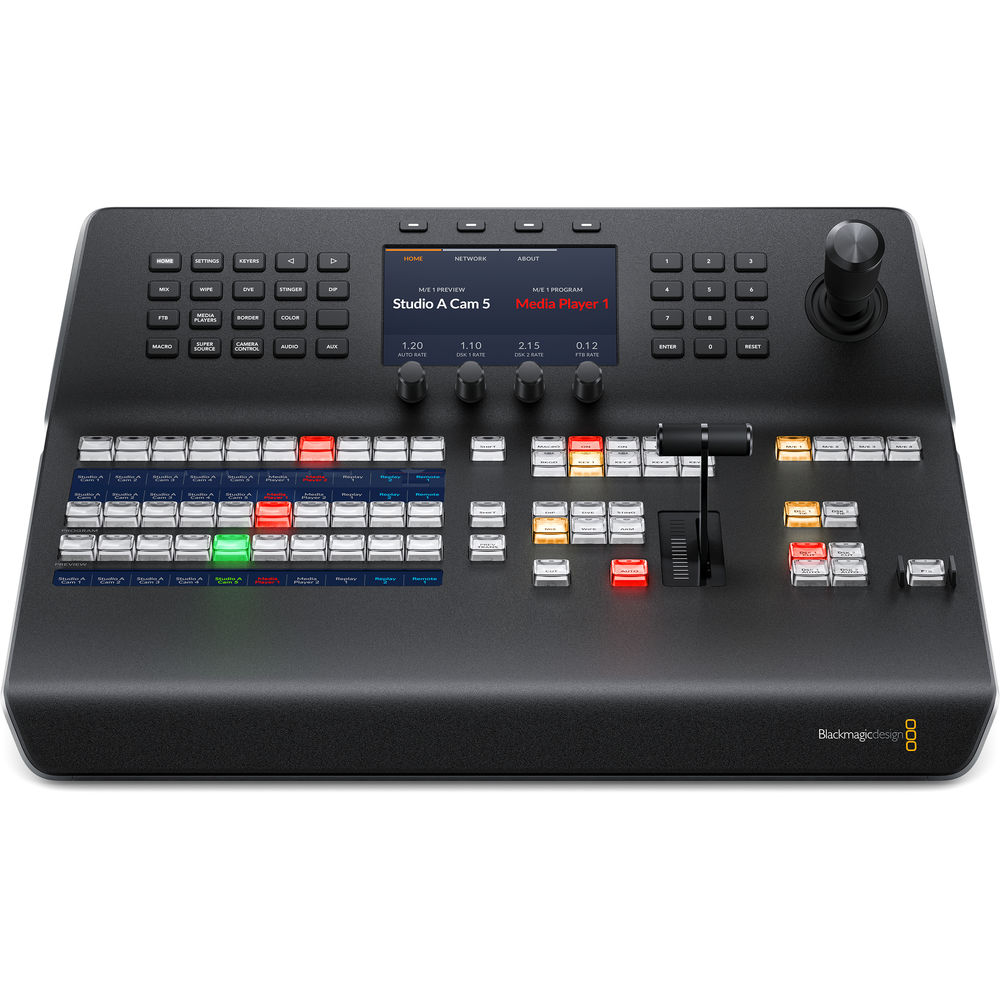

O ATEM 1 M/E Advanced Panel 10 é um painel de controle de hardware completo para switchers BMD ATEM. Ele se conecta via Ethernet e fornece controle tátil prático, essencial para estúdios de transmissão. Um display LCD de informações rodeado por botões de menu de toque suave e codificadores giratórios permite a programação intuitiva das funções de controle. Além da tela principal, cada botão programável possui uma faixa de rabisco no LCD para ilustrar sua função. Como os botões podem executar funções diferentes, até 20 entradas podem ser acessadas deslocando-se os 10 botões de entrada. Os próprios botões têm recortes curvos para ajudar a evitar pressionamentos de tecla incorretos. Os controles dinâmicos em tempo real estão disponíveis na forma de um único joystick de 3 eixos e um grande fader de barra T ponderado. Use o joystick para controlar remotamente câmeras PTZ ou efeitos, e a barra T para ajustar transições, wipes, fades e muito mais.

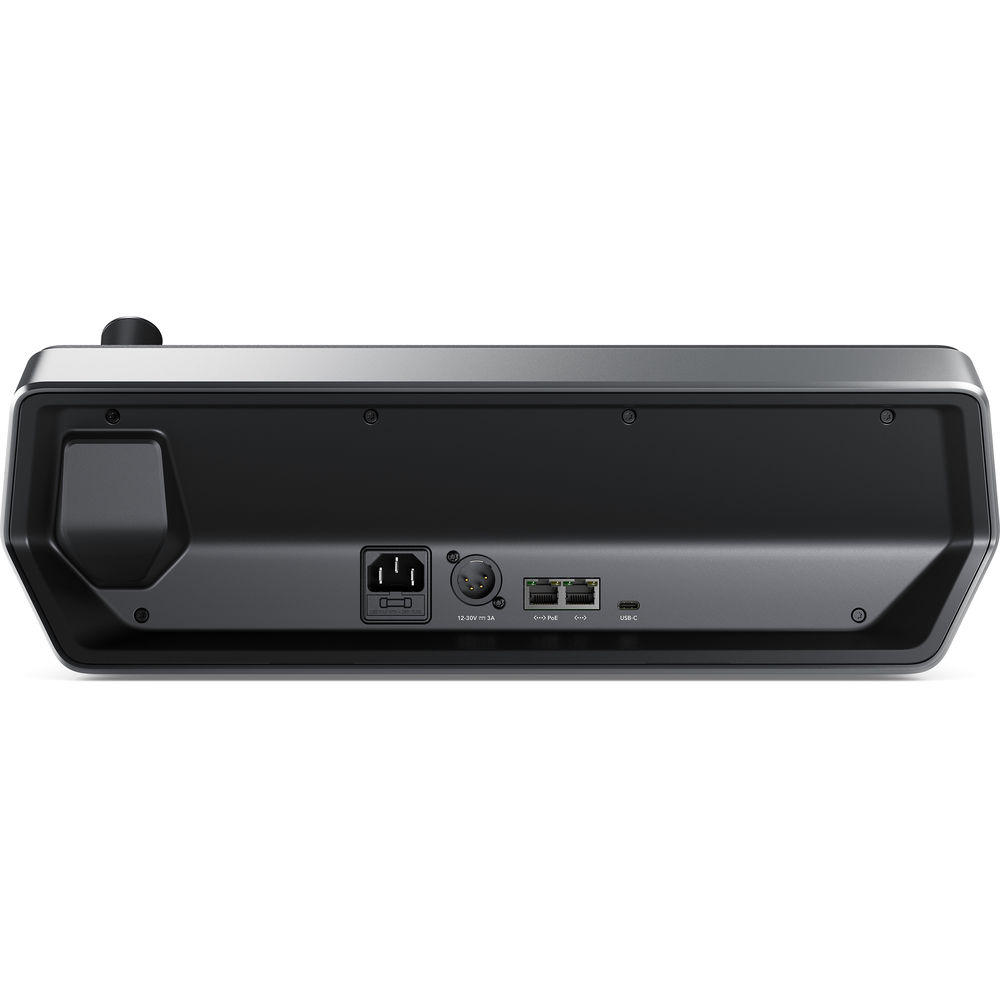

Na parte traseira da unidade existem conexões Ethernet duplas, uma porta USB para atualizações de firmware e entradas de energia. Use a entrada IEC para conectar à rede elétrica e a entrada XLR 12V de 4 pinos para fontes de alimentação CC. O chassi do painel é pequeno o suficiente para caber em um rack de equipamento padrão, permitindo que ele seja implementado em caminhões de transmissão e kits fly-away.
Recursos do ATEM 1 M/E Advanced Panel 10
- 10 crosspoints diretos
- 20 pontos cruzados deslocados
- Botões crosspoint de LED tricolor com faixas de rabisco em LCD de 3 linhas e 24 caracteres
- 4 indicadores no ar
- Seletores de transição DSK automática, corte, empate / visualização
- 3 telas de menu LCD
- Controle de menu de 20 botões
- 1 ônibus de destino
- 1 bus de seleção de fonte
- Fader de barra T ponderada
- Joystick de 3 eixos
- Teclado numérico
Conexões
Atualizações de Software
1 x USB-C para atualizações de firmware.
| Especificidades do Produto | |
| Pontos de Cruzamento Diretos | Displays do Menu LCD |
| 10 | 3 |
| Pontos de Cruzamento Selecionados | Controle de Menu |
| 20 | 20 botões. |
| Tipo de Botão de Cruzamento | Botões Dedicados para Macro |
| LED tricolor. | 10 |
| Rótulo de Cruzamento | Botões de Multicontrole |
| LCD de 3 fileiras e 24 caracteres | Nenhuma. |
| Indicadores No Ar | Barramento de Destino |
| 4 | 1 |
| Indicadores de Status de Energia | Barramento de Origem |
| Nenhuma. | 1 |
| Selecionadores de Transição DSK | Manche |
| Auto, Cut, Tie/Preview. | 1 |
| Pré-Visualização de Transição | Joystick de 3 Eixos |
| 1 | 1 |
| Displays de Taxa de Transição | Teclado Númerico |
| Via menu principal. | 1 |
Requisitos de Energia
Voltagem de Entrada
1 x 100 – 240 V AC Internas.
Alimentação Redundante
Sim.
Consumo de Energia
45 W
Especificações Físicas
Especificações Ambientais
Temperatura Operacional
0° a 40° C (32° a 104° F)
Temperatura de Armazenamento
-20° a 60° C (-4° a 140° F)
Umidade Relativa
Até 95%
Incluso
ATEM 1 M/E Advanced Panel 10
