Sony UWP-D11 – Microfone Lapela (fora de linha – substituído pelo Sony UWP-D21)
Sony UWP-D11 – Microfone Lapela

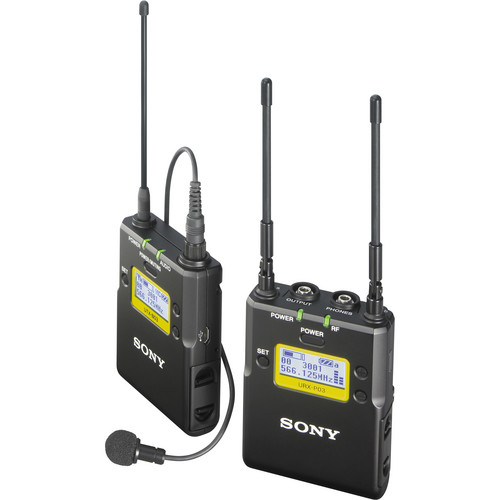

A versão de 470 a 542 MHz do Sistema de Microfone de Lapela Sem Fio Digital Integrado Sony UWP-D11 possui construção toda em metal, monitores LCD fáceis de ler, ampla largura de banda RF comutável, alimentação e carregamento USB, varredura automática de canais, sincronização infravermelha entre transmissor e receptor, entrada comutável Mic / Line no transmissor bodypack, receptor de diversidade real, sintonia sintetizada PLL, saída de fone de ouvido no receptor, controles de ganho de saída no receptor para otimizar o nível de entrada em uma câmera e circuito digital de compressão. O pacote é adequado para uma ampla gama de aplicativos sem fio, como ENG, trabalho documental, talk shows, conferências e muito mais.
O sistema é referido como digital integrado porque o transmissor e o receptor utilizam DSP para compressão digital e expansão do sinal de transmissão. A execução dos processos de expansão e expansão no domínio digital melhora a precisão e a resposta transitória do áudio recebido.

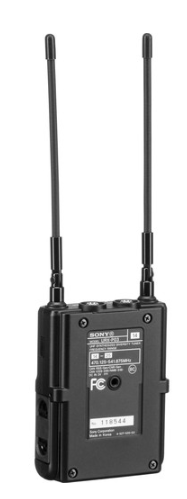

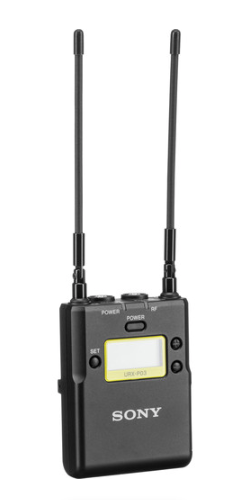

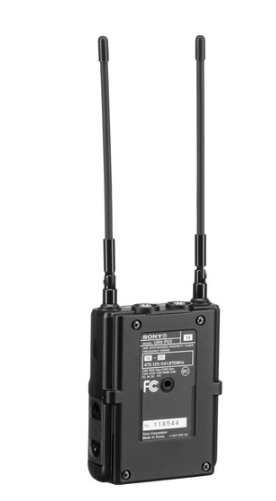

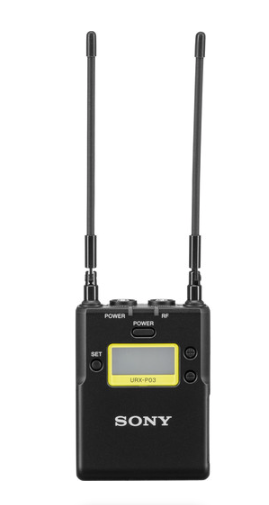

O receptor montável em câmera possui tecnologia de diversidade real, que estabiliza a recepção e minimiza a interferência de RF usando circuitos de entrada / recepção com duas antenas e selecionando o sinal de entrada mais forte. O ângulo das antenas também é ajustável para melhorar a recepção quando o receptor é montado em cima de uma câmera ou filmadora. O sistema utiliza a síntese UHF Phase Locked Loop (PLL) para bloquear a fase da frequência de transmissão entre o transmissor e o receptor. O receptor pode procurar automaticamente uma frequência de transmissão disponível e vincular a freqüência desejada ao transmissor por meio de conexão por infravermelho.

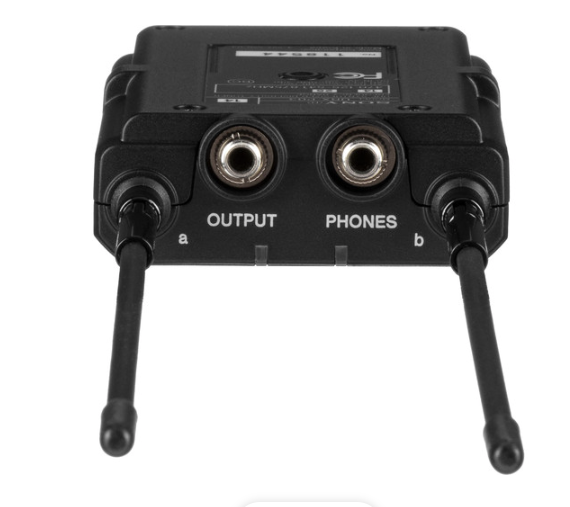

Uma saída de mini-jack estéreo com controle de volume do monitor está incluída, e ambos os cabos estéreo mini e estéreo XLR são fornecidos. A unidade também inclui uma saída de monitor de fone de ouvido para uso com câmeras e filmadoras que não têm saída de monitor. Um display LCD fornece informações de canal e freqüência, duração da bateria, nível de entrada de RF, status de saída de áudio e tempo de operação acumulado.

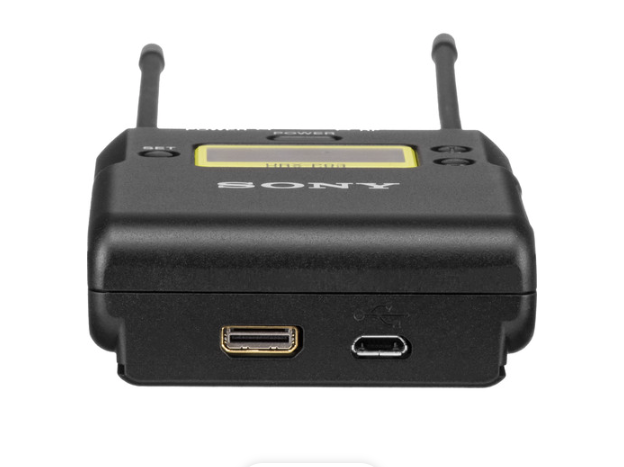

Para alimentação, o receptor opera com duas baterias AA por até 6 horas, ou em 5 VCC de energia USB através de um cabo USB micro-B. A conexão USB também pode ser usada para recarregar baterias recarregáveis Ni-MH dentro do cartucho da bateria. O design compacto do receptor e o adaptador de montagem de sapata incluído facilitam a montagem na maioria das camcorders e câmeras de sistema de lentes intercambiáveis.

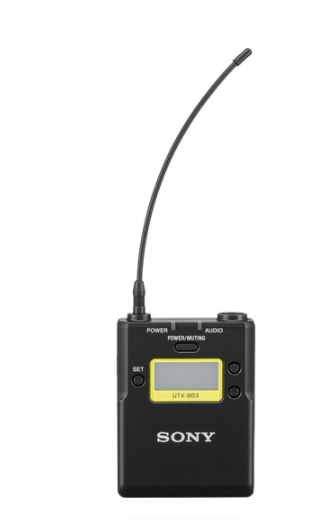

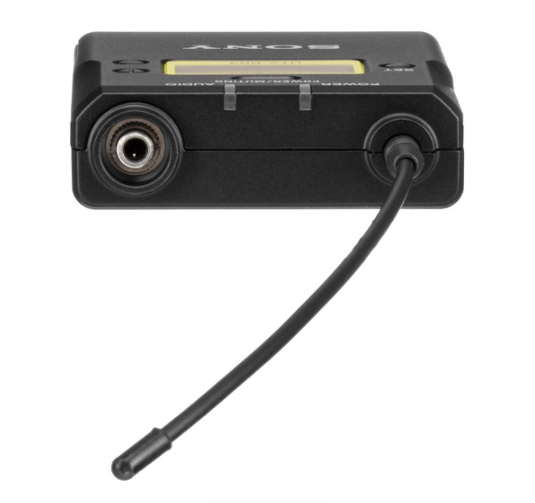

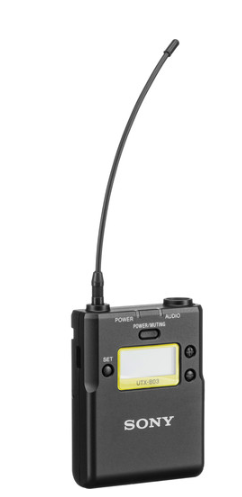

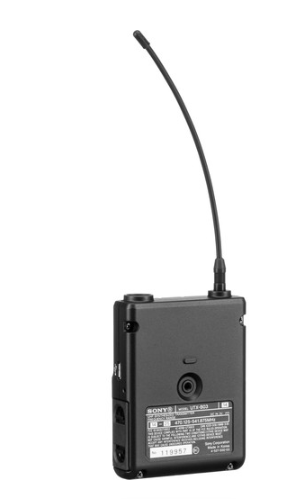

O transmissor bodypack aprimorado possui um comutador de nível de linha e microfone para microfone com fio padrão ou fontes de nível de linha. A potência de saída de transmissão selecionável oferece uma escolha entre a saída de 5mW, que é adequada para operação simultânea de multicanais, ou saída de 30mW para transmissão de longa distância.
O transmissor pode operar por até 8 horas com duas baterias alcalinas de tamanho AA, ser alimentado ou recarregado via conexão micro-B USB e possui um visor LCD abrangente.
O sistema vem com um microfone de lapela omnidirecional, um pára-brisa para o microfone, um clipe de suporte de microfone, dois clipes de cinto, um adaptador de montagem de sapata, um cabo mini para mini estéreo e um cabo mini para XLR. Acessórios opcionais, como um estojo de bateria e estojo flexível para o receptor, são vendidos separadamente.
- Companding digital
- Utiliza os estágios do conversor de analógico para digital e de digital para analógico, para que o sinal de transmissão possa ser compalado digitalmente pelo transmissor e expandido digitalmente pelo receptor para uma melhor resposta transiente de áudio
- Varredura Automática de Canais
- Procura os canais de transmissão disponíveis e sincroniza o transmissor ao receptor via infravermelho
- Cobertura de Frequência
- Fornece até 72 MHz de largura de banda de transmissão
- Compatibilidade da série UWP / WL-800
- Permite a compatibilidade cruzada entre o transmissor UWP-D com um receptor da série UWP ou WL-800 ou um transmissor da série UWP ou WL-800 com um receptor UWP-D
- Saída de fone de ouvido
- Permite o monitoramento direto do receptor através de fones de ouvido; especialmente útil para câmeras sem saída de monitor
- Opções de energia USB
- Suporta alimentação USB e carregamento USB de baterias recarregáveis Ni-MH internas colocadas na bateria
- Controle de Nível de Saída
- Controla o nível de saída do receptor com ajustes de ± 12 dB para otimizar o nível de entrada na câmera
- Freqüências sintetizadas de loop fechado de fase UHF (PLL)
- Fornece transmissão e recepção estáveis gerando uma frequência de transmissão e bloqueando a fase do sinal de transmissão para o sinal de entrada do receptor
- Recepção de Diversidade Real
- Utiliza circuitos de recepção de antena dupla e seleciona o sinal de entrada mais forte para reduzir os drop-outs
- Circuito de Squelch de Tom
- Transmite um sinal de tom piloto com o sinal de áudio e só emite o sinal de áudio se o tom piloto estiver presente para reduzir a interferência de RF de outras fontes
- Interruptor de entrada de microfone e linha
- Permite alternar entre entradas de microfone e de nível de linha
- Operação multicanal simultânea
- Armazena as freqüências de transmissão livres de interferências mais estáveis para a memória interna para configuração rápida e alternando entre grupos de freqüência
- Saída RF selecionável
- Permite a seleção entre potência de saída de 5mW e saída de 30mW. 5mW é adequado para operação multicanal simultânea em ambientes internos, enquanto 30mW é destinado a uso externo em longo alcance
- Exibição visual
- Tanto o transmissor quanto o receptor apresentam um display LED abrangente, fornecendo informações de canal e frequência, duração da bateria, tempo total de uso e muito mais.
- Construção toda em metal aprimorada
- Os transmissores e o receptor apresentam uma construção metálica para maior durabilidade
