O que um índio caçando um veado tem a ver com a fórmula de cálculo de consumo da bateria?
Que fatores devemos considerar ao escolhermos baterias para nossas câmeras?
Como garantir que as baterias que possuo garantirão um dia inteiro de trabalho?
Se estas questões te deixaram curioso, leia com atenção este post sobre baterias!
A primeira coisa que devemos saber é que cada câmera demanda uma determinada potência. Nas especificações de sua câmera você pode ver sua classificação de energia…
Vamos tomar como exemplo uma Blackmagic Poket.
Pode ser que você nunca tenha observado mas você encontrará as seguintes informações sobre o consumo de energia da Pocket; na tabela abaixo você encontrará informações como consumo médio de energia e tensão nominal…
| Média de Consumo em Whatts (average power) | 18 |
| Tensão nominal (rated voltage (V) | 12 a 30 |
| Voltagem | 12 |
| consumo de amperes por hora (ampere draw per hour) | 1500 |
| consumo de whats por hora | 18 |
Uma analogia para entendermos a potência da bateria:
A Blackmagic Pocket cinema 4k (assim como outras tantas como Sony FS700, Canon 5d Mark III, Sony F5, Canon C500…) , funciona com voltagem de 7,2 quando utilizada com baterias e se alimentadas pela tomada da parede a tensão é de 8,4V).
Vamos explicar alguns termos que para muitos talvez sejam novidade, vamos tentar explicar através de uma analogia bem simples os termos:
- Tensão (V)
- Potência (Whatts)
- Consumo de ampéres (mAh)
- Consumo de energia (Wh)
Vamos entender primeiro os conceitos de Tensão e Corrente…não se preocupe… Continue lendo que é fácil!
Como definir Tensão e Corrente?
Imagine um índio construindo uma armadilha para capturar um veado…(literalmente)
Quanto maior o buraco que ele cavar maiores as chances do animal cair nele certo?
A tensão seria o buraco cavado, quanto maior o buraco maior a tensão (e a intensão de capturar o animal)
Quando o veado cai no buraco aí é que é gerada a corrente.
O tamanho do buraco cavado gera a possibilidade da corrente (queda do animal).
Um exemplo disso é uma tomada na parede, ela fica o tempo todo esperando que algum dispositivo caia no seu domínio para gerar corrente.
Volt (V) é apenas a medida da Tensão enquanto a corrente é medida em Ampères.
Como vimos no exemplo da Pocket, há uma diferença entre Tensão e Corrente, fornecidas por baterias ou pela tomada; apesar de serem com a mesma finalidade são diferentes e não podem ser confundidas, logo guarde essa regra:
DC refere-se a baterias e geradores
AC refere-se a rede elétrica (e também a geradores)
Ambos são medidos em volts e amperes mas não se pode trocar um por outro, sempre serão valores diferentes.
Vamos nos concentrar apenas na alimentação DC porque o assunto aqui é bateria.
O que é Power?
Ta bom essa é fácil, power é Poder… No nosso exemplo se a armadilha que o índio cavou for suficientemente grande, poderá capturar vários veados, de vários tamanhos e podemos dizer que o índio terá Poder sobre os veados.
Você pode estar achando estranho a utilização do veado para explicar baterias, mas lembre-se que na engenharia mecânica os cavalos são utilizados como parâmetro.
Enquanto o Poder de movimentar coisas na engenharia mecânica é definido por cavalos o Poder aqui nas baterias também está relacionado a manter um equipamento ligado por um determinado período de tempo.
Então se fez a fórmula da Potência!
Potência (W) = Tensão (V) x Corrente (A)
Se você pesquisar, o manual de sua câmera fala de forma muito clara qual é a potência é sua potência nominal, é claro que também precisamos levar em conta potência de outras peças como LCD, motor de lente, mas vamos ficar apenas com a potência nominal da câmera que já está bom.
Vale ressaltar que embora uma determinada potência seja especificada, não dá para confiar cegamente no resultado da conta, pois operar uma câmera é quase como dirigir um automóvel, depende de como ela é operada e de quantos dispositivos são usados, o consumo pode variar…
Entenda corrente mínima como o mínimo necessário para o stand by, ou seja, quase nada está sendo utilizado. Corrente máxima é o consumo quando todos os recursos da câmera estão sendo utilizados.
A melhor maneira de saber o quanto de energia a câmera está consumindo é usando um multímetro… porém podemos tomar a tabela fornecida pelo fabricante como parâmetro de cálculo.
Já vimos o exemplo entre a bateria e a tomada de parede, o desafio das baterias é utilizar produtos químicos que confiram maior suprimento de energia possível, dentro de um espaço limitado pelo tamanho da bateria.
O produto químico mais utilizado atualmente nas baterias é o chamado íon de lítio…
A energia que uma bateria fornece pode ser medida em:
Mah ou Wh
‘h’ significa hora. Normalmente está dizendo: quantos Watts ou Amperes esta bateria pode me fornecer por hora? Ele funciona da mesma forma que nossos medidores de eletricidade domésticos, que são medidos em KiloWatt Horas (KWh).
Vamos tomar como exemplo a bateria Blackmagic Design LP-E6 da Pocket 4k
Em suas especificações encontramos:
capacidade = 2130 mAh
Voltagem = 7,2 V
O ideal é que as baterias nos fornecessem o consumo em W/h (Whatt por hora), mas não se preocupe, temos outra formulinha que ensina como calcular o Wh a partir do mAh…
já sabemos uma fórmulinha:
Potência (W) = Tensão (V) x Corrente (A)
anota mais uma… também fácil…
Wh = (Tensão X mAh) / 1000
Então temos:
Wh para a Canon LP-E6 = (7,2 x 2130) / 1000 = 15,34 Whatts hora (Wh)
Se você quiser calcular mAh de Wh também é na mesma fórmula (lembra das aulas de matemática?)
Assim chegamos na fórmula de cálculo de mAh a partir de Wh…
mAh= (Wh x 1000) / V
mAh = (15,34 x 1000) / 7,2
mAh = 2130 !!!!
Não desista da leitura ! Agora você saberá quantas horas uma bateria alimenta a sua câmera!!!
Você precisa apenas consultar ou calcular o seu consumo em Wh! e já sabe como fazê-lo.
Vamos dar um exemplo:
Para você que tem uma BMPCC 4k sabe que a bateria LP-E6 alimenta a pocket por aproximadamente 43 minutos e que o tempo de carga dessa bateria chega a ser de 3 horas…
Vamos utilizar o conhecimento adquirido.

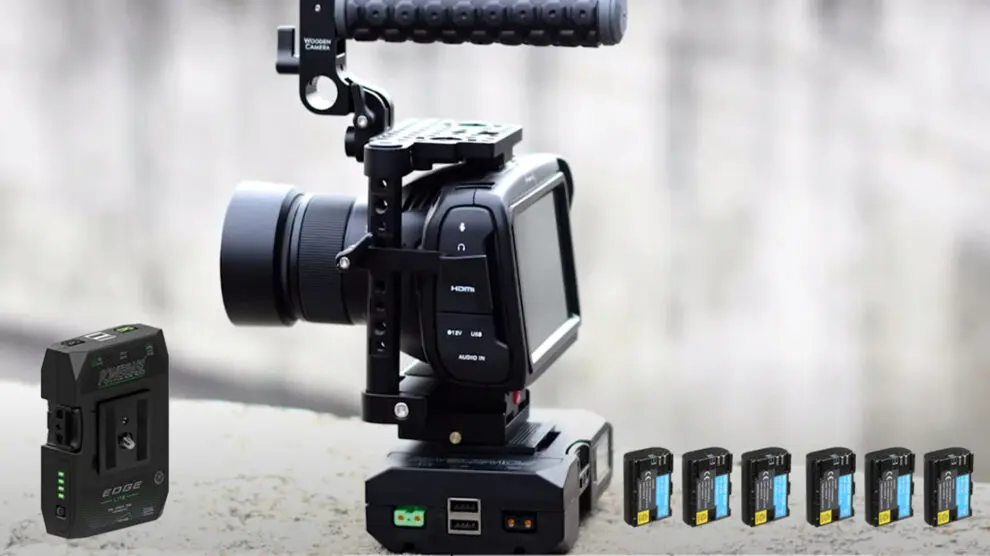

Tomando como exemplo a Bateria Core SWX Powerbase Edge Lite de 47 W
Lembra que a pocket consome 15,34 Wh?
Para saber quantas horas a Core Powerbase Edge alimenta a Pocket, basta fazer uma continha de divisão!
pegamos 47 dividimos por 15,34 e encontramos 3!
Ou seja, uma Core SWX Powerbase Edge Lite alimenta a pocket 3 horas.
Por isso as câmeras normalmente fornecem em seus manuais o tempo de duração aproximado de uma bateria.
Só pra registrar acabamos de utilizar mais uma fórmula!
O número de horas de uma bateria =
Capacidade da bateria em Wh / Consumo em Whatts
(47 / 15,34) = 3
Há modelos da Core que oferecem 147 W, neste caso esta bateria oferecerá quase 10 horas de alimentação para a pocket!
Agora vamos melhorar ainda mais a sua capacidade de cálculo do consumo das baterias.
Existem alguns fatores que reduzem a capacidade da energia de uma bateria.
Desta vez não vamos fazer nenhuma fórmula “complexa”
Na prática as câmeras não tem um consumo uniforme de energia, como já vimos, depende do uso, por exemplo ele consome mais quando está somente ligada consome X, quando se aperta o REC vai consumir X+Y, nunca seremos absolutamente precisos quando o assunto for o consumo esperado de uma bateria.
Para não errar, diminua em cerca de 20 por cento o número de horas que você calculou, assim terá um valor mais real e não terá surpresas.
No nosso exemplo da Pocket, se o valor encontrado foi 10 horas, reduzindo em 20 por cento chegamos perto de 8 horas, o que é um valor muitíssimo bom para uma bateria.
Para finalizar vamos falar sobre algo muito importante de se saber… que é o efeito da temperatura sobre a carga da bateria.
A bateria perde carga enquanto ela está ociosa, e isto ocorre mais rapidamente ainda sob efeito de temperaturas altas (e também abaixo de zero)…
Uma bateria funciona melhor enquanto a temperatura estiver entre zero e 40 graus Célcius.
Abaixo de zero a bateria também começa a perder carga.
Isto ocorre porque a temperatura influencia diretamente nos componentes químicos internos da bateria.
É primordial ter este conhecimento pois ele elucida a importância do armazenamento adequado de suas baterias (jamais deixa-as em um porta malas sob um sol escaldante, você pode perder o seu investimento)!
Lembre-se de guardar essas fórmulas, pois eles serão úteis.
Lembre-se também de compartilhar esse conhecimento com outras pessoas!
.
