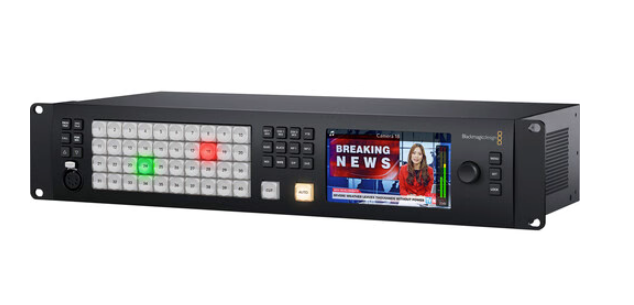

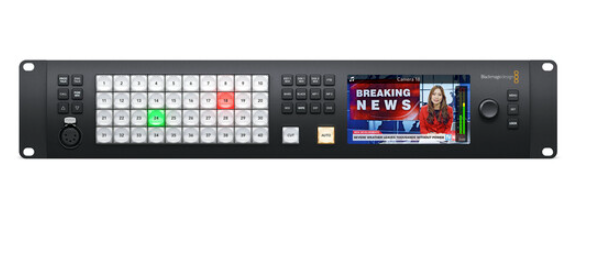

Blackmagic ATEM 4 M/E Constellation HD Live Production Switcher (2 RU)

Blackmagic ATEM 4 M/E Constellation HD Live Production Switcher (2 RU)

SKU:

Inacreditável imaginar que exista um produto com exatamente o dobro das características do Atem 2 M/E. Um switcher com 40 entradas 3G- HD SDI, que conta com 24 saídas auxiliares, isto quer dizer que você escolhe qual dos 40 sinais vai endereçar para cada uma de suas saídas auxiliares!

Tudo isso é absolutamente monitorado pelas  4 saídas de Multiviewer, e para complementar a Blackmagic adicionou na linha Constelation o que mais fez sucesso na linha Atem Mini, uma saída USB-C para Webcam, que permite a comunicação com softwares como vMix, WireCast ou qualquer outro que reconheça a USB-C como uma WebCam.

As possibilidades de controle pela própria botoneira e pelo software de controle gratúito quase nos faz esquecer que o produto pode ser conectado aos Consoles Profissionais da Blackmagic.

Os canais de Mix Effects, o SuperSource que permite 6 Picture in Picture simultâneos, chroma key, cenários virtuais, decididamente comprovam que o nome do produto reflete exatamente o que ele é, uma verdadeira Constelação!

  • Suporta 3G/HD-SDI a 10 bits
  • 40 entradas 3G-SDI, 24 saídas 3G-SDI
  • Tela de Multiview
  • Saída de webcam via USB tipo C (multiplicando as possibilidades de conexão com softwares de produção como vMix e outros)
  • Conversor de taxa de quadros/formato por entrada (Aceita virtualmente qualquer sinal em qualquer frame rate)
  • Mixer de áudio de 156 canais (com acesso a um dos melhores softwares de controle de áudio da Blackmagic)
  • 16 x Upstream, 4 x Keyer downstream
  • Chaveadores Chroma/Luma
  • Geradores de cores/padrões
  • Controle de hardware ou software Mac/Windows
Loading...

Descrição

Blackmagic ATEM 4 M/E Constellation HD Live Production Switcher (2 RU)

Inacreditável imaginar que exista um produto com exatamente o dobro das características do Atem 2 M/E. Um switcher com 40 entradas 3G- HD SDI, que conta com 24 saídas auxiliares, isto quer dizer que você escolhe qual dos 40 sinais vai endereçar para cada uma de suas saídas auxiliares!

Tudo isso é absolutamente monitorado pela saída de Multiviewer, e para complementar a Blackmagic adicionou na linha Constelation o que mais fez sucesso na linha Atem Mini, uma saída USB-C para Webcam, que permite a comunicação com softwares como vMix, WireCast ou qualquer outro que reconheça a USB-C como uma WebCam.

As possibilidades de controle pela própria botoneira e pelo software de controle gratúito quase nos faz esquecer que o produto pode ser conectado aos Consoles Profissionais da Blackmagic.

Os canais de Mix Effects, o SuperSource que permite 6 Picture in Picture simultâneos, chroma key, cenários virtuais, decididamente comprovam que o nome do produto reflete exatamente o que ele é, uma verdadeira Constelação!

Transições de qualidade de transmissão

O ATEM Constellation HD inclui uma ampla variedade de transições nativas com qualidade de broadcast, como mix, dip, wipe e muito mais. Todas as transições podem ser personalizadas nos menus de controle do sistema com ajustes para cor da borda, largura da borda, posição, direção e muito mais. O ATEM Constellation inclui um poderoso processador de efeitos de vídeo digital para transições DVE, que pode ser usado para redimensionar a imagem atual fora da tela, revelando um novo vídeo sob ela. O DVE pode até ser usado para criar transições padrão Wipe. Para eliminar erros, o ATEM Constellation HD apresenta um recurso de pré-visualização de transição para que você possa configurar suas transições antes de colocá-lo no ar.

DVE integrado

O ATEM Constellation apresenta quatro DVEs independentes que permitem reposicionar gráficos e criar composições picture-in-picture. Você obtém uma qualidade incrível e o DVE suporta posição, redimensionamento e escala, tudo em tempo real. O DVE permite criar efeitos profissionais dePicture in Picture  com bordas, sombras e iluminação 3D personalizáveis. Os DVEs também podem ser usados ​​para criar transições DVE incríveis com efeitos squeeze e swoosh para adicionar emoção à sua programação. Você pode até combinar transições DVE com gráficos personalizados para criar suas próprias transições de Wipe gráficas. O modelo 4 M/E inclui processadores SuperSource para oito DVEs, criando um total de 12 DVEs.

Super Source

Além dos DVEs nas linhas M/E, o modelo 4 M/E inclui poderosos processadores multicamadas SuperSource com oito camadas DVE extras mais uma camada de fundo, todos aparecendo no ATEM Constellation HD como uma fonte de entrada adicional. Qualquer entrada de vídeo do switcher pode ser usada para cada DVE SuperSource e, em seguida, tudo é agrupado em camadas sobre um plano de fundo personalizado do pool de mídia. SuperSource é como ter um switcher VFX multicamada extra embutido. SuperSource é perfeito para fazer exibições picture-in-picture para entrevistas porque você pode configurar o efeito enquanto mantém os DVEs principais livres para outras tarefas.

Multiview

Configurável para visualização de 16, 13, 10, 7 ou 4 ups, inclui monitoramento de programa, visualização, entradas, reprodutores de mídia, DSK e Clean Feed com rótulos e medidores de áudio opcionais. O modelo 4 M/E possui quatro saídas multiview.

Talkback de transmissão profissional

Para manter as equipes trabalhando como uma única equipe criativa, o ATEM Constellation possui intercomunicação integrada. Talkback suporta um conector de fone de ouvido XLR de 5 pinos, além de um conector RJ12 montado na parte traseira para interface com sistemas talkback padrão do setor, como ClearCom ou RTS. Você obtém controle total de talkback, incluindo loops de programa e engenharia, controle de tom lateral para ouvir o microfone do fone de ouvido nos fones de ouvido e mixagem de programa. O ATEM Constellation HD também suporta intercomunicação SDI que usa os canais SDI 15 e 16 para comunicação bidirecional com câmeras Blackmagic Design. Você pode até usar os canais 13 e 14 para intercomunicação de engenharia. É até possível misturar o microfone talkback no áudio do programa para dublagens.

Pool de mídia

O pool de mídia integrado armazena gráficos e animações RGBA de qualidade de transmissão que podem ser reproduzidos instantaneamente pelos quatro players de mídia. Os players de mídia simplesmente aparecem como fontes de entrada adicionais no ATEM Constellation HD, para que você não precise usar entradas SDI extras para gráficos. O pool de mídia interno contém gráficos para uso com os players de mídia. O modelo 4 M/E pode conter 60 fotos e 1200 quadros de animação, com quatro videoclipes de até 1080p60. Você pode gerenciar facilmente todas as suas mídias usando o ATEM Software Control incluído ou fazer download diretamente do Photoshop usando o plug-in ATEM Photoshop; com este plugin você faz Caracteres no Photoshop e manda ao Vivo para o Constelation.

Chroma Keyers

Para notícias ou cenários virtuais, o ATEM Constellation HD é perfeito, pois apresenta vários keyers avançados ATEM para croma de alta qualidade ou keying de luminância. O chroma keyer é incrivelmente poderoso e possui um seletor de cores para amostrar cores de fundo para geração automática dos principais parâmetros. Você obtém controles precisos para borda e reflexo, e há até um corretor de cores de primeiro plano para que você possa combinar a “aparência” da camada de primeiro plano com a camada de fundo, possibilitando composições perfeitas. O manipulador também pode ser usado para digitação de padrão e DVE. Você obtém 16 ATEM Advanced Keyers no modelo 4 M/E.

Chaveadores de croma upstream

Com quatro chroma keyers upstream por linha M/E, você obtém a solução perfeita para criar conjuntos virtuais. Com tantos chroma keyers ATEM Advanced, você pode usar um keyer por câmera para criar uma composição perfeita da câmera sobre o fundo personalizado. O modelo 4 M/E possui keyers suficientes para gerar um conjunto virtual de 4 câmeras. Você pode usar processadores de imagem externos para conjuntos virtuais ou até mesmo criar um conjunto virtual de câmera fixa carregando fundos de imagem estática pré-renderizados dos players de mídia e do pool de mídia. Você pode configurar macros para alterar as câmeras e carregar o plano de fundo correto nos players de mídia. Com tanta flexibilidade, você pode experimentar diferentes configurações de estúdio.

Entrada 3G-SDI multitaxa

Com até 20 conexões de entrada 3G-SDI multitaxa, dependendo do modelo, o ATEM Constellation HD é virtualmente compatível com todos os tipos de fontes de vídeo HD. Você pode conectar equipamentos em todos os padrões de televisão HD, incluindo os formatos 720p, 1080i e 1080p. Somente o 3G-SDI multitaxa permite alternar entre os formatos HD, para que você possa se adaptar instantaneamente às necessidades do trabalho que está realizando em qualquer lugar do mundo. As entradas SDI também lidam com áudio incorporado e mixam áudio de todas as entradas de vídeo. Além disso, as saídas do programa incluem informações de intercomunicação, sinalização e controle de câmera. Isso significa que você pode conectar qualquer uma das saídas SDI do switcher de volta à câmera para retorno do programa, controle da câmera e intercomunicação.

Áudio

O ATEM Constellation HD abrange totalmente a produção de áudio profissional ao vivo. Todas as entradas SDI são conectadas a um mixer de áudio Fairlight integrado que possui um EQ paramétrico de 6 bandas, compressor, limitador, gate de ruído e expansor em cada entrada. No modelo ATEM 4 M/E Constellation HD, há duas saídas MADI para separar os canais 1, 2, 3 e 4 das primeiras 30 entradas SDI para um engenheiro de áudio externo, além de uma entrada MADI para permitir 32 canais de áudio externos no mixer de áudio. O mixer de áudio Fairlight ainda possui entradas adicionais para mixar áudio de entradas analógicas, microfones talkback para narração e muito mais.

Painel de controle do software ATEM

O ATEM Software Control Panel oferece controle total sobre seu switcher e está incluído gratuitamente. O ATEM Software Control Panel apresenta uma interface lindamente projetada com um switcher visual e paletas de parâmetros para fazer ajustes rápidos. Vários usuários podem se conectar ao switcher via Ethernet e todos trabalham em diferentes partes do evento ao mesmo tempo. O ATEM Software Control também permite acessar o controle da câmera, mixagem de áudio, mídia, programação de macro e até mesmo o controle de gravadores de disco HyperDeck. Você pode até salvar o estado completo do switcher como arquivos XML, além de fazer backup de todas as mídias do pool de mídias. Você pode executar o software no Mac ou Windows.

Suporta painéis de controle opcionais

Três modelos de painéis avançados ATEM estão disponíveis. Os ATEM Advanced Panels apresentam um layout de estilo M/E familiar e padrão do setor. Cada painel possui LCDs integrados para menus, botões de alta qualidade com cor de iluminação personalizável, um joystick DVE e um fader T-bar. Você pode até configurar e acionar macros. Todas as linhas de botões M/E incluem LCDs integrados para rotulagem dinâmica de botões de entrada. O modelo 1 M/E apresenta uma única linha M/E com 10 botões de entrada. O modelo 2 M/E possui 2 linhas M/E com 20 botões de entrada. O enorme modelo 4 M/E possui quatro linhas M/E com 40 botões de entrada por linha e quatro telas LCD de controle de sistema independentes.



Informação adicional

Quantidade de Canais de Mix Effects

4 M/E

Tipos de Efeitos

16 x Chroma Key
21 x Luma Key
4 x Stinger
12 x DVE

Downstream Keys

4 x Chroma, Luma, DVE

Geradores de Padrão

2 x Cores
21 x Padrões de wipes

Quantidade de Canais de Áudio

156-canais mixáveis

Características de Processamento

Tipo de Corte
Pela botoneira, Via Software Gratúito
* Possibilidade de conexão com os Painéis físicos da Blackmagic
Latência 10 Linhas
Processamento de cores
10-Bit 4:2:2

Entradas

Número de Entradas de Vídeo SDI
40

Tipo de Conector
BNC (3G-SDI / HD-SDI)

Formato de Entrada
SDI (10-Bit 4:2:2)

Sinais compatíveis
1080p at 23.98/24/25/29.97/30/50/59.94/60 fps
1080i 50/59.94/60 fps
720p 50/59.94/60 fps

Conexões de Entrada de áudio
2 x 1/4" TRS Stereo Análogo
1 x BNC Stereo MADI

Formatos de Entrada de áudio
Análogo
Embedado através das entradas SDI
2 canais de áudio por SDI

Saídas

Quantidade de Canais de Saída (SDI)
24
Tipo de Conexão
BNC (3G-SDI / HD-SDI)
1 x USB Type-C (USB Video) (PGM)

Formato de Saída
SDI (10-Bit 4:2:2)
Sinais de Saída
1080p at 23.98/24/25/29.97/30/50/60 fps
1080i 50/59.94/60 fps
720p 50/59.94/60 fps

Conecções de Áudio
2 x 1/4" TRS
2 x BNC Stereo MADI

Formato de saída de áudio
Análogo
áudio embedado
SDI
USB Tipo C
Saída Multiview
16-Way Multiview via SDI

Conectividade

Outras Conexões de Entrada / Saída
1 x BNC Blackburst, Reference, Tri-Level Sync Input
1 x RJ45 Control
1 x RJ12 Control
1 x RJ45 Talkback (Saída)
1 x XLR 5-Pin Talkback Entrada / Saída

Normas de Vídeo Compatíveis
SMPTE 292M/296M/424M/425M-A/425M-B

Suporte HDCP
Não

IP Video
1280 x 720 to 1920 x 1080 Encoding

Display

5 polegadas (12,7 cm)

Informações gerais de Hardware

Sistemas Operacionais Compatíveis
macOS 11.1
macOS 12.0 ou superior
Windows 10
Windows 11

Conector de Alimentação (utiliza cabos de forças de 3 pinos – não inclusos)
2 x IEC C14 Input
Consumo
147 W

Condições Ambientais

Temperatura de Trabalho
0 to 40°C

Temperatura de Armazenamento
-20 to 60°C

Umidade relativa do Ar
0 to 90% (Ar não condensado)

Informações Gerais

Conexão em Racks de Produção
Tamanho 2 RU

Dimensões
48.3 x 23.1 x 8.84 cm

Peso
5.23 kg
