Blackmagic ATEM 1 M/E Constellation HD

Blackmagic ATEM 1 M/E Constellation HD

SKU:

Suporta 3G/HD-SDI em 10 bits
10 x entradas 3G-SDI, 6 x saídas 3G-SDI
Monitoramento de até 16-Multiview Windows
Saída de webcam via USB-C
Taxa de quadros/ conversor de formato por entrada
Mixer de áudio de 28 canais
4 x Upstream, 1 x Downstream Keyer
Chroma/Luma Keyers
Geradores de cor/ padrão
Hardware ou Software Controle de Mac/Windows

O Atem 1 M/E Constellation HD é um switcher de produção ao vivo HD,  que mede ⅔ de rack, deixando o espaço de ⅓ de rack para gravadores blackmagic. A novidade conta com 10 inputs SDI , onde cada input pode receber sinais de resoluções e frame rates diferentes, e 6 outputs SDI, além de um multiview SDI; no entanto o multiview assim como qualquer outro sinal de entrada pode ser enviado através de qualquer uma de suas 6 saídas auxiliares, o que confere grande liberdade às produções,

Uma grande novidade do modelo é a inclusão de uma saída USB-C assim como a linha Atem Mini e, desta forma o PGM pode ser encaminhado para softwares como vMix, OBS, Wirecast entre outros e desfrutar de todas as funcionalidades destes softwares de produção e streaming.

Nem é preciso mencionar que recursos como Transições 2D /3D, Chroma Key, Picture in Picture, Chroma Key com Picture in Picture continuam mais do que nunca presentes no modelo.

A Blackmagic mais uma vez acertou no produto e escolheu corretamente o seu nome:  Este switcher é uma verdadeira Constelação de recursos!



Loading...

Descrição

Blackmagic ATEM 1 M/E Constellation HD

O Atem 1 M/E Constellation HD é um switcher de produção ao vivo HD,  que mede ⅔ de rack, deixando o espaço de ⅓ de rack (assim como o Atem Television Studio HD) para gravadores blackmagic. A novidade conta com 10 inputs SDI , onde cada input pode receber sinais de resoluções e frame rates diferentes, e 6 outputs SDI, além de um multiview SDI; no entanto o multiview assim como qualquer outro sinal de entrada pode ser enviado através de qualquer uma de suas 6 saídas auxiliares, o que confere grande liberdade às produções,

Uma grande novidade do modelo é a inclusão de uma saída USB-C assim como a linha Atem Mini e, desta forma o PGM pode sedoftwares como vMix, OBS, Wirecast entre outros e desfrutar de todas as funcionalidades destes softwares de produção e streaming.

Nem é preciso mencionar que recursos como Transições 2D /3D, Chroma Key, Picture in Picture, Chroma Key com Picture in Picture continuam mais do que nunca presentes no modelo.



Efeitos Broadcast

O ATEM Constellation HD inclui uma ampla variedade de transições nativas com qualidade de broadcast, como mix, dip, wipe e muito mais. Todas as transições podem ser personalizadas nos menus de controle do sistema com ajustes para cor da borda, largura da borda, posição, direção e muito mais. O switcher ATEM Constellation inclui um poderoso processador de efeitos de vídeo digital para transições DVE, que pode ser usado para espremer a imagem atual fora da tela, revelando um novo vídeo sob ela. O DVE pode até ser usado para criar transições de limpeza gráfica. Para eliminar erros, o ATEM Constellation HD apresenta um recurso de pré-visualização de transição para que você possa configurar suas transições antes de colocá-lo no ar.

DVE integrado

O ATEM Constellation apresenta um DVE independente que permite reposicionar gráficos e criar composições picture-in-picture. Você obtém uma qualidade incrível e o DVE suporta posição, redimensionamento e escala, tudo em tempo real. O DVE permite criar efeitos profissionais de imagem em imagem com bordas, sombras e iluminação 3D personalizáveis.

Multiview

Configurável para visualização de 16, 13, 10, 7 ou 4 ups, inclui monitoramento de programa, visualização, entradas, reprodutores de mídia, DSK e Clean Feed e medidores de áudio opcionais.

Talkback de transmissão profissional

Para manter as equipes trabalhando como uma única equipe criativa, o ATEM Constellation possui intercomunicação integrada. Talkback suporta um conector de fone de ouvido XLR de 5 pinos, além de um conector RJ45 montado na parte traseira para interface com sistemas talkback padrão do setor, como ClearCom ou RTS. Você obtém controle total de talkback, incluindo loops de programa e engenharia, controle de tom lateral para ouvir o microfone do fone de ouvido nos fones de ouvido e mixagem de programa. O ATEM Constellation HD também suporta intercomunicação SDI que usa os canais SDI 15 e 16 para comunicação bidirecional com câmeras Blackmagic Design. Você pode até usar os canais 13 e 14 para intercomunicação de engenharia. É até possível misturar o microfone talkback no áudio do programa para dublagens.

Pool de mídia

O pool de mídia integrado armazena gráficos e animações RGBA com qualidade de transmissão que podem ser reproduzidos instantaneamente pelos dois ou quatro players de mídia. Os players de mídia simplesmente aparecem como fontes de entrada adicionais no ATEM Constellation HD, para que você não precise usar entradas SDI extras para gráficos. O pool de mídia integrado comporta até 20 fotos e 200 animações de quadros. Você pode gerenciar facilmente todas as suas mídias usando o ATEM Software Control incluído ou fazer download diretamente do Photoshop usando o plug-in ATEM Photoshop.

Chroma Keyers

Para notícias ou cenários virtuais, o ATEM Constellation HD é perfeito, pois possui keyers avançados ATEM para chroma de alta qualidade ou keying de luminância. O chroma keyer é incrivelmente poderoso e possui um seletor de cores para amostrar cores de fundo para geração automática dos principais parâmetros. Você obtém controles precisos para borda e reflexo, e há até um corretor de cores de primeiro plano para que você possa combinar a “aparência” da camada de primeiro plano com a camada de fundo, possibilitando composições perfeitas. O Keyer também pode ser usado para digitação de padrão e DVE. Você obtém quatro ATEM Advanced Keyers.



Upstream Chroma Keyers

Com quatro chroma keyers upstream por linha M/E, você obtém a solução perfeita para criar conjuntos virtuais. O modelo 1 M/E possui keyers suficientes para gerar um conjunto virtual de 4 câmeras. Você pode usar processadores de imagem externos para conjuntos virtuais ou até mesmo criar um conjunto virtual de câmera fixa carregando fundos de imagem estática pré-renderizados dos players de mídia e do pool de mídia. Você pode configurar macros para alterar as câmeras e alternar os gráficos de fundo r o plano de fundo  nos players de mídia. Com tanta flexibilidade, você pode experimentar diferentes configurações de estúdio. Uma experiência virtual com incrível realismo.



10 entradas 3G-SDI

Com 10 conexões de entrada 3G-SDI multitaxa, o ATEM Constellation HD é compatível com todos os tipos de fontes de vídeo HD. Você pode conectar equipamentos em todos os padrões de televisão HD, incluindo os formatos 720p, 1080i e 1080p. Somente o 3G-SDI multitaxa permite alternar entre os formatos HD, para que você possa se adaptar instantaneamente às necessidades do trabalho que está realizando em qualquer lugar do mundo. As entradas SDI também trabalham com  áudio incorporado e mixam áudio de todas as entradas de vídeo. Além disso, as saídas do programa incluem informações de Intercom e Tally; Isso significa que você pode conectar qualquer uma das saídas SDI do switcher de volta à câmera para retorno do programa, controle da câmera e intercom.

6 Saídas Auxiliares

Podem encaminhar o PGM ou endereçar qualquer um dos inputs através de suas saídas, bem como servir como retorno para as câmeras Blackmagic compatíveis.

Áudio

O ATEM Constellation HD é o primeiro switcher de produção ao vivo do mundo que abrange totalmente a produção de áudio profissional ao vivo. Todas as entradas SDI são conectadas a um mixer de áudio Fairlight integrado que possui um EQ paramétrico de 6 bandas, compressor, limitador, gate de ruído e expansor em cada entrada. O mixer de áudio Fairlight ainda possui entradas adicionais para mixar áudio de entradas analógicas, microfones para narração, talkback e muito mais.

Painel de controle do software ATEM

O ATEM Software Control Panel oferece controle total sobre seu switcher e está incluído gratuitamente o  ATEM Software Control Panel. O Software apresenta uma interface lindamente projetada com um switcher visual e parâmetros

Suporta painéis de controle opcionais

Os ATEM Advanced Panels apresentam um layout de estilo M/E familiar e padrão do setor. Cada painel possui LCDs integrados para menus, botões de alta qualidade com cor de iluminação personalizável, um joystick DVE e um fader T-bar. Você pode até configurar e acionar macros. Todas as linhas de botões M/E incluem LCDs integrados para rotulagem dinâmica de botões de entrada. O modelo 1 M/E apresenta uma única linha M/E com 10 botões de entrada. O modelo 2 M/E possui 2 linhas M/E com 20 botões de entrada. O enorme modelo 4 M/E possui quatro linhas M/E com 40 botões de entrada por linha e quatro telas LCD de controle de sistema independentes.

Saída USB para Comunicação com softwares como vMix, Wirecast, Zoom, Microsoft Teams, OBS…

A inovação mais aclamada dos modelos Atem Mini é a saída USB-C através da qual é possível a conexão em um computador para mandar o PGM para streaming direto para Facebook / Youtube / Twitch ou para qualquer software que aceite uma WebCam como Zoom, Microsoft Teams, Skype entre outros. A saída USB também pode ser utilizada para gravação em dispositivos SSD externos.

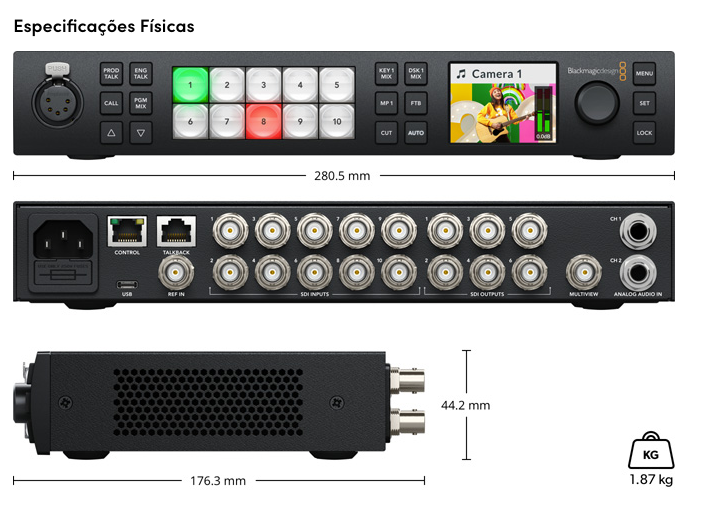

Especificações Físicas

ATEM 1 M/E Constellation HD



Conexões

ATEM 1 M/E Constellation HD

d



Informação adicional

Layers M/E disponíveis

1 M/E

Efeitos Disponíveis

4 x Chroma Key
5 x Luma Key
1 x DVE, Stinger

Chaves de DSK (Downstream Keys)

1 x Chroma, Luma, DVE

Geradores de padrão

2 x Color
5 x Pattern

Canais de Áudio para mixagem

28-Canais no total

Processamento

Tipo de Corte
Pela Botoneira ou via Software

Resolução de processamento
1080p

Profundidade de cor
10-Bit 4:2:2

Entradas

Número de Entradas de Vídeo
10

Tipo de Conectores de Entrada de Vídeo
10 x BNC (3G-SDI / HD-SDI)

Formatos de Entrada
SDI (10-Bit 4:2:2)
1080p a 23.98/24/25/29.97/30/50/59.94/60 fps
1080i 50/59.94/60 fps
720p 50/59.94/60 fps

Conectores de Entrada de áudio
2 x 1/4" TRS Stereo Analog Fêmea
Tipo de entrada de áudio
Analogo

Saídas

Total de Saídas de Vídeo
6

Tipo de Conector das saídas
6 x BNC (3G-SDI / HD-SDI)

1 x USB Type-C (USB Video) (Program)

Formatos de saída de vídeo
SDI (10-Bit 4:2:2)
1080p at 23.98/24/25/29.97/30/50/60 fps
1080i 50/59.94/60 fps
720p 50/59.94/60 fps

Saídas de áudio embedadas
SDI
USB-C

Saída Multiview
16-componentes via SDI

Conectividade

Outras conexões
1 x BNC Blackburst, Referência, Tri-Level Sync Input
1 x RJ45 Control
1 x RJ45 para Talkback Input/Output
1 x XLR 5-Pin Talkback Input/Output

Normas de Vídeo
SMPTE 292M/296M/424M/425M-A/425M-B

IP Video
1280 x 720 to 1920 x 1080 (Encodamento)

Display

Tamanho do Display 2,2 polegadas (5,59 cm)

Requisitos de Computador

Sistemas Operacionais compatíveis
macOS 11.1
macOS 12.0 ou posterior
Windows 10
Windows 11

Conector de Alimentação (fonte)
1 x IEC C14 Entrada

Consumo
36 W

Características Ambientais

Temperatura Operacional
0 to 40°C

Temperatura para Armazenamento
-20 to 60°C

Umidade Relativa do Ar
0 to 90% (Não condensada)

Informações Gerais

Dimensões
27.9 x 17.63 x 4.42 cm
Peso
1.87 kg
