PRODUÇÃO E STREAMING

/
/
/
/
Blackmagic Design ATEM Mini Extreme ISO

Blackmagic Design ATEM Mini Extreme ISO

SKU:

SWATEMMINICEXTISO

Depois do incrível Atem Mini Extreme, só faltava mesmo o Atem Mini Extreme ISO, que é tudo o que o Extreme tem, acrescida a funcionalidade de gravar todas as entradas de vídeo para sua edição Multicam.

Somados a todos os recursos do Atem Mini Pro, acrescentam-se  8 entradas HDMI, duas saídas HDMI que são configuráveis, cada uma pode ser (PGM, Preview, Multiview, ou qualquer outra entrada), duas saídas USB-C igualmente podendo ser utilizadas tanto para comunicação com computadores como WebCam ou para gravação.

Há quatro chaves de Chroma, 6 DVE para picture in picture, 2 leitores de media e o Multiview com 16 janelas.

Uma grande novidade, o Super Source que permite 6 imagens simultâneas em picture in picture, totalmente configuráveis, incluindo com  o grafismo de fundo.

Além de duas entradas de áudio p2, que podem ser configuradas como Mic ou Line, pode gerenciar individualmente os áudios embedados dos inputs.

Um diferencial do produto é uma saída para Headphone para monitoração do áudio diretamente do console.

Assim como o Atem Mini Pro e Pro ISO faz streaming pela conexão de rede.

Toda linha atem mini oferece efeitos de transição, 2D e 3D (também conhecido como DVE).

Este modelo permite 2 layers para geração de caracteres (possui 2 media playeres para isso).

Sem mencionar as conhecidas características do Atem mini como Chroma Key, Picture in Picture, incluindo Picture in picture com chroma key, muito útil para a programação com libras.

A fácil operação pela botoneira e também a possibilidade ser operada com tarefas distribuídas por até 5 computadores simultaneamente através do software gratuito que acompanha o produto.

E para desfrutar de todas as vantagens do produto e utilizá-lo no seu potencial máximo a Seegma oferece um treinamento completo no produto, além do conhecido suporte técnico da empresa que pode ser usufruído gratuitamente inclusive após o período da garantia do produto.

Segue um vídeo sobre o produto. No canal do Youtube da Seegma você encontrará muita informação sobre a configuração e utilização deste produto.

SKU: SWATEMMINICEXTISO Categorias: ,
Loading...

Descrição

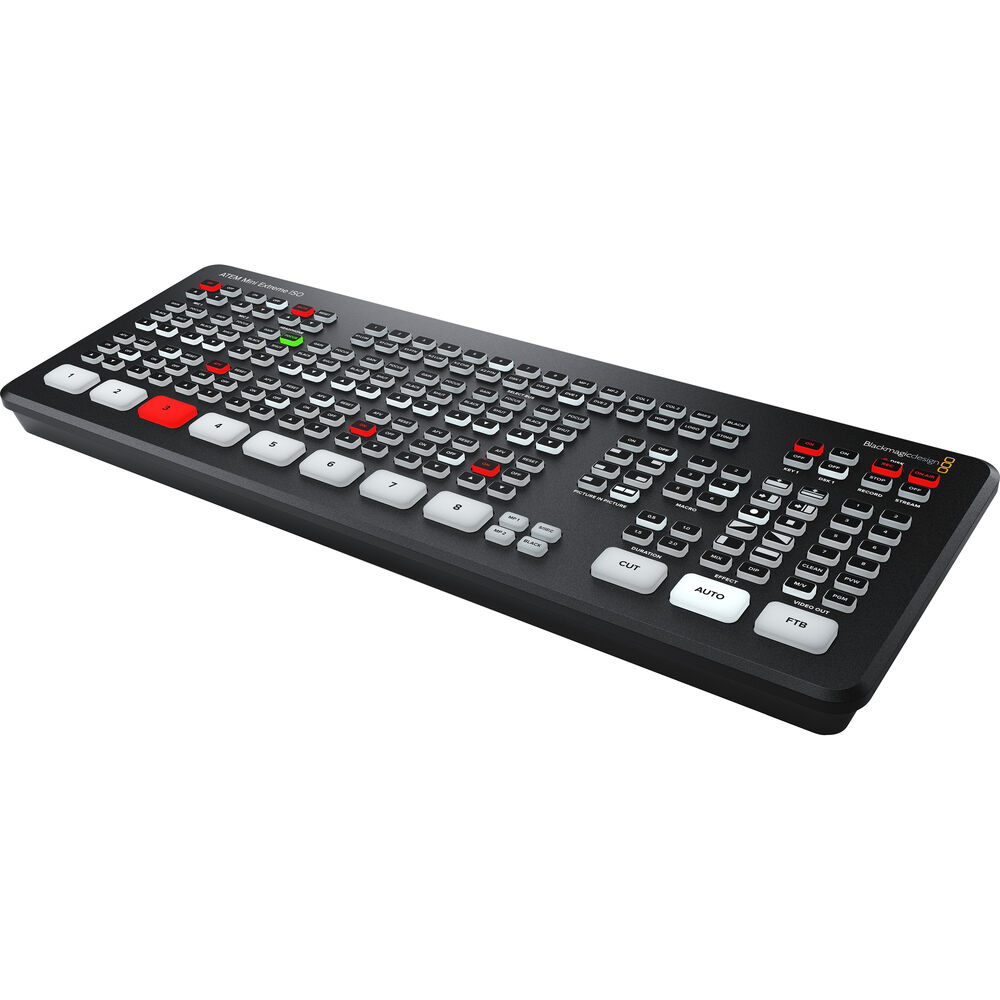

 Blackmagic Design ATEM Mini Extreme ISO

O Blackmagic Design ATEM Mini Extreme ISO é um switcher de produção ao vivo de 8 entradas para streaming ao vivo. Possui um painel de controle integrado e recursos de transmissão avançados. Além de streaming ao vivo usando protocolos RTMP, você também pode enviar seu programa como se fosse uma webcam via USB. O rótulo ISO do switch significa que você pode gravar individualmente cada um dos oito vídeos de entrada como um MP4, bem como a saída do programa por meio de uma das portas USB Type-C.

O switcher gera automaticamente um arquivo de projeto DaVinci Resolve, para que você possa limpá-lo e fazer alterações posteriormente. As oito entradas HDMI independentes deste switcher versátil aceitam a grande maioria dos sinais HD existentes  até 1080p60. Cada entrada tem taxa de quadros específica e conversores de formato, e suporta a ressincronização para alternar perfeitamente entre uma variedade de câmeras profissionais e de consumo, consoles de jogos e feeds de computador.

Alterne entre as diferentes entradas, adicione inúmeros efeitos em tempo real  simplesmente apertando os botões do console ou através do painel de controle do software. As funções CCU estão disponíveis para controlar as câmeras Blackmagic Studio e URSA Mini / Broadcast / Micro Studio a partir do switcher. O ATEM Mini Extreme ISO suporta até nove camadas, com quatro keyers  de upstream mais  dois  de downstream, quatro keyers chroma, eaté quatro keyers lineares, dois DVE com bordas e sombras, cinco geradores de padrão e dois geradores de cores. Projetado para streaming ao vivo ou webcam, o Mini Extreme ISO tem saídas HDMI para alimentar monitores com até 16 elementos simultâneos.

Transmita ao vivo

Transmita ao vivo para YouTube, Facebook Live, Skype, Twitch, Zoom, Microsoft Teams e outras plataformas que suportam protocolos RTMP.

Através de suas duas conexões USB-C a comunicação com softwares de Transmissão ao Vivo como vMix, Wirecast, entre outros multiplica o poderio do Atem.

O Atem pode transmitir tanto pela rede, como através de suas duas conexões USB simultaneamente.

Interface de controle

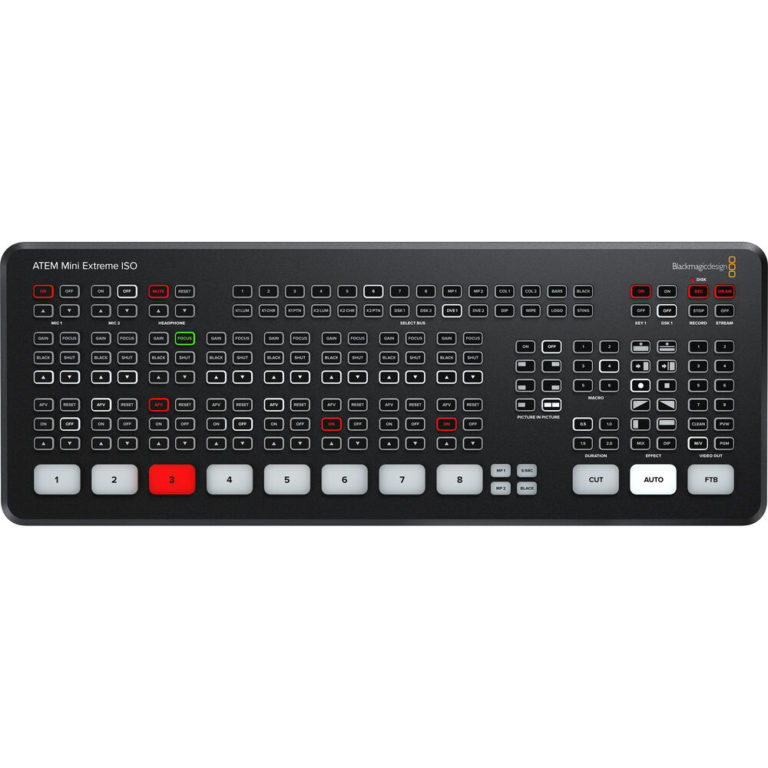

O painel frontal inclui botões fáceis de usar para selecionar fontes, efeitos de vídeo e transições. Os botões de fonte são grandes, permitindo operá-los de acordo com o tato. Incluídos no ATEM Extreme ISO estão botões para mixagem de áudio, gravação e controle de streaming, bem como botões de seleção de saída que permitem alterar a saída de vídeo entre câmeras, programa e multiview. No painel traseiro, há conexões HDMI para câmeras ou computadores, entradas extras de microfone, USB para saída de webcam, além de uma saída HDMI “AUX” para vídeo de programa.

Resultado

Você pode enviar usando a conexão Ethernet para sua rede ou usar a saída USB Type-C para que seu show comutado seja reconhecido como uma entrada de webcam por praticamente qualquer software de vídeo, como Zoom, Microsoft Teams, Skype, Open Broadcaster, XSplit Broadcaster, vMix entre outros .

Suporte por telefone 4G e 5G

Se você estiver fazendo uma produção ao vivo no local, os modelos ATEM Mini Extreme suportam a conexão de um telefone Apple ou Android à porta USB para usar dados móveis. Também é um ótimo backup para a conexão Ethernet principal, para que você não perca seu stream se sua conexão com fio for interrompida. O switcher mudará automaticamente para usar o telefone como a conexão principal, e a porta USB também irá alimentar o seu telefone, então a bateria não irá descarregar.

Monitoramento Multiviewer

Você pode configurar a saída HDMI para multiviewer com 4, 7, 10, 13, até 16 elementos incluindo Program, Preview, oito entradas HDMI, SuperSource, feed limpo, media player, status de streaming, status de gravação e medidores de áudio.

Controle de câmera

O ATEM Mini Extreme ISO pode controlar os modelos 4K e 6K da Blackmagic Pocket Cinema Camera quando eles são atualizados para o software mais recente e conectados por meio das entradas HDMI. Você pode controlar as configurações da câmera HDMI, como íris, ganho, foco, detalhes e controle de zoom em lentes compatíveis. Além disso, você pode equilibrar as cores das câmeras, bem como criar visuais exclusivos usando o corretor de cores primárias DaVinci Resolve integrado na Blackmagic Pocket Cinema Camera 4K e 6K.

Pool de mídia

O switcher pode armazenar até 20 imagens com preenchimento e chave e oferece suporte aos formatos de arquivo PNG, TGA, BMP, GIF, JPEG e TIFF.

Compatibilidade

Inclui o painel de controle do software ATEM e também é compatível com os painéis avançados ATEM 1 M / E, ATEM 2 M / E e ATEM 4 M / E. O ATEM Mini Extreme ISO pode ser configurado usando o utilitário Videohub Hardware Panel Setup da Blackmagic para rotear fontes para destinos usando Videohub Smart Control Pro e Videohub Master Control Pro.

Gravação

Os modelos ATEM Mini Extreme suportam a gravação direta de seus dados de streaming em discos flash USB usando os mesmos arquivos de vídeo H.264 com áudio AAC que você transmitiu. O Mini Extreme ISO também permite gravar os oito canais de vídeo de entrada como arquivos MP4. Isso permite que você carregue diretamente para qualquer site de vídeo online, como YouTube ou Vimeo.

A gravação em vários discos também é suportada por meio de um hub USB ou do Blackmagic MultiDock, portanto, quando um disco fica cheio, a gravação pode continuar em um segundo disco para gravação ininterrupta. As configurações de registro e seleção de disco são configuradas no ATEM Software Control e há uma visualização do status do registro na multivisão integrada. Você pode até mesmo acionar a gravação nas câmeras Blackmagic Pocket Cinema conectadas.

Integração DaVinci Resolve

O Mini Extreme ISO salva um arquivo de projeto DaVinci Resolve, então com um único clique, você pode abrir sua produção ao vivo como uma edição de vídeo. Todos os cortes, dissoluções e gráficos de pool de mídia serão carregados, permitindo que você ajuste e edite sua produção ao vivo usando a sequência de entrada gravada. Se você gravou os originais da câmera como arquivos de câmera Blackmagic Raw, você pode vinculá-los novamente e aproveitar as vantagens das habilidades de correção de cores do DaVinci Resolve.

Efeitos de vídeo

Um dos benefícios do ATEM Mini são os valores de produção profissional possíveis usando a gama de efeitos de vídeo integrados. O botão de corte garante um corte instantâneo ao alternar entre as fontes. O botão auto é um termo profissional usado em grandes switches de transmissão para habilitar transições de efeito de vídeo. Existem botões de duração para efeitos de vídeo que permitem configurações de 0,5, 1, 1,5 e 2 segundos. Você também pode selecionar o tipo de efeito que deseja, incluindo mix, que faz uma transição suave entre as fontes, e dip, que desaparece por meio de uma cor, gráfico ou até uma das entradas durante a transição. Ou use efeitos DVE  3D divertidos que movem a imagem para fora da tela durante a transição entre as fontes.

Áudio

Com duas entradas de áudio estéreo independentes de 3,5 mm, você pode conectar microfones de mesa e de lapela, ou pode conectar um reprodutor de música para gerar música de introdução após o início da transmissão ao vivo, mas antes do início do programa. Com duas entradas de áudio estéreo extras, você pode garantir que um anfitrião e um convidado tenham microfones de lapela ao fazer entrevistas. Estas entradas também podem receber áudio de um Console externo pois também podem ser configuradas como LINE.

Todas as entradas de áudio para o ATEM Mini incluem botões no painel para ajustar o nível de áudio e habilitar entradas no mixer de áudio. Todos os modelos possuem um mixer de áudio Fairlight com todas as entradas HDMI, e ambas as entradas de microfone são conectadas ao mixer de áudio, para que você possa mixar ao vivo de todas as fontes de áudio. O ATEM Mini Extreme também adiciona uma saída de fone de ouvido.

Recursos de transmissão

Ocultos nos modelos ATEM Mini Extreme estão uma série de recursos padrão Broadcast que podem ser acessados quando conectados a um computador Mac ou Windows executando o aplicativo gratuito ATEM Software Control.



Especificações físicas

ATEM Mini Extreme

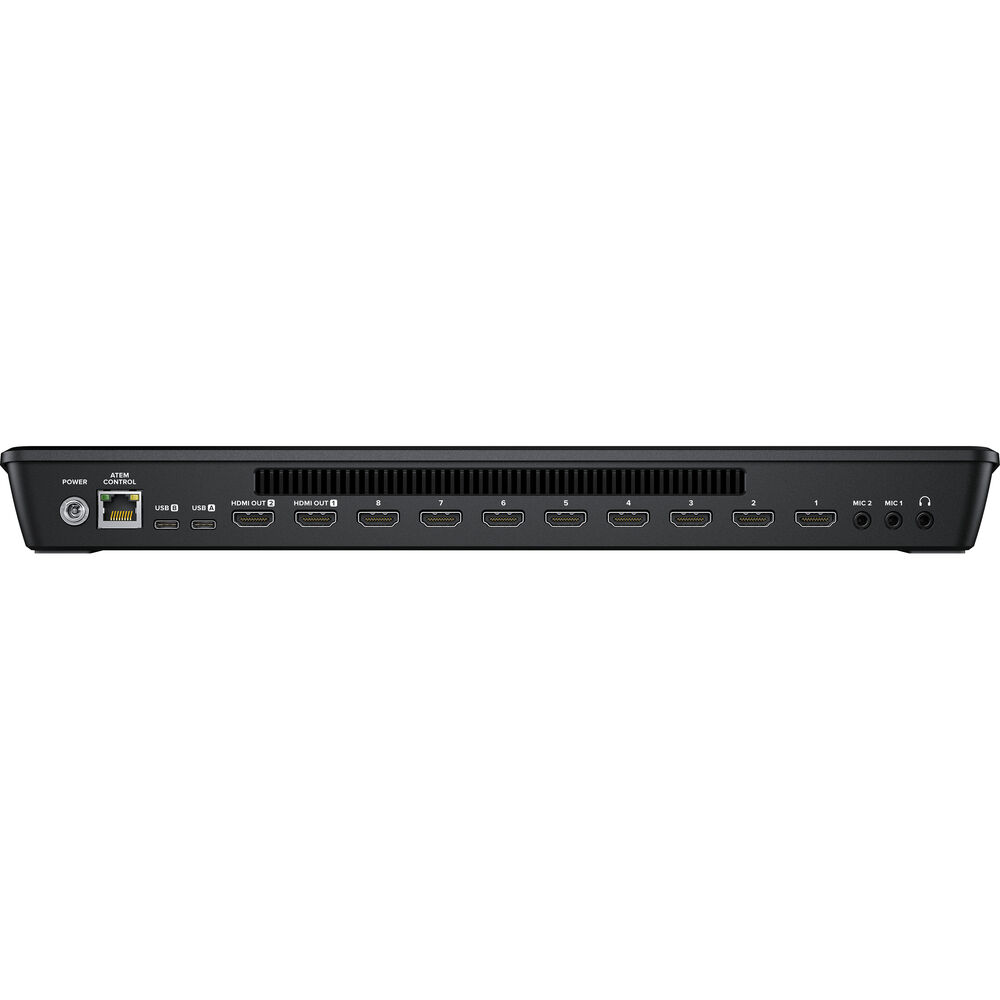

Mapa dos botões e conexões

ATEM Mini Extreme



Informação adicional

Conexões

Total de Entradas de Vídeo
8

Total de Saídas
4

Total de Saídas Auxiliares
2

Total de Entradas de Áudio
2 x miniconectores estéreo tipo jack de 3,5 mm.

Total de Saídas de Áudio
1 x miniconector estéreo tipo jack de 3,5 mm.

Conexão de Código de Tempo
Nenhuma.

Entradas de Vídeo HDMI
8 x HDMI tipo A, HD de 10 bits alternáveis. 2 canais de áudio embutido.

Ressincronização das Entradas de Vídeo
Em todas as 8 entradas HDMI.

Conversores de Taxa de Quadro e Formato
Em todas as 8 entradas HDMI.

Saídas de Programa HDMI
2

Ethernet
Ethernet suporta 10/100/1000 BaseT para streaming ao vivo, controle de software, atualizações de software e conexão do painel direta ou por rede.

Interface do Computador
2 x USB 3.1 Tipo C de primeira geração para gravação em drives externos, saída de webcam, controle de software, atualizações de software e conexão do painel.

Padrões

Padrões de Entrada de Vídeo HD
720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.
Padrões de Saída de Vídeo HD
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Padrões de Streaming de Vídeo
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Padrões de Vídeo Ultra HD
Nenhum.

Amostragem de Vídeo
YUV 4:2:2.

Precisão de Cor
10 bits.

Espaço de Cor
Rec 709

Resoluções de Entrada HDMI para Computadores
1280 x 720p 50Hz, 59.94Hz e 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 e 60Hz
1920 x 1080i 50, 59.94Hz e 60Hz
Conversão do Espaço de Cor
Em tempo real, baseada em hardware.

Especificações

Chaveadores Upstream
4

Chaveadores Downstream
2

Chaveadores Croma Avançados
Até 4.

Chaveadores Linear/Luma
Até 4.

Chaveador para Transição
Apenas DVE.

Número Total de Camadas
9

Geradores de Padrão
5

Geradores de Cor
2

DVE com Bordas e Sombreamento
2

Interface
Resolução mínima do monitor de 1366 x 768.

Áudio

Mixer de Áudio
11 entradas x 2 mixers de canais. Liga/Desliga/Audio-Follow-Video selecionáveis por canal, além de controle de ganho separado por canal. Medição de nível e pico. Inclui novas ferramentas Fairlight de aprimoramento de áudio: Compressor, portão, limitador e equalizador paramétrico de seis bandas. Controle de ganho mestre.

Entrada Analógica
Estéreo não balanceada.

Atraso da Entrada Analógica
Até 8 quadros.

Impedância da Entrada
1,8 k

Nível de Entrada Máximo
+6 dBV

Alimentação do Microfone
Disponível em ambos miniconectores tipo jack de 3,5 mm.

Streaming

Streaming Direto
O ATEM Mini Extreme ISO suporta streaming direto ao vivo por Ethernet usando Protocolo de Mensagens em Tempo Real (RTMP) ou uma conexão de internet móvel compartilhada via USB-C.

Gravação

Gravação Direta de Vídeo e Áudio
Porta de expansão USB-C 3.1 de primeira geração para gravação direta em mídias externas.

Gravação de Vídeo
8 x entradas HDMI ISO para gravação de arquivos .mp4 H.264 em até 70 Mb/s de qualidade com áudio AAC no padrão de vídeo ATEM.

1 x saída de programa para gravação de arquivo .mp4 H.264 na configuração de qualidade Streaming com áudio AAC no padrão de vídeo ATEM.

Gravação de Áudio
10 x entradas de áudio de dois canais gravadas como arquivos .wav de 24 bits a 48 KHz. Inclui 2 x entradas de áudio estéreo analógico e 8 x entradas HDMI para dois canais de áudio embutido.

Switching
Ângulos do programa transmitido gravados como um arquivo de projeto .drp do DaVinci Resolve.

Formatos de Mídia
Suporte para mídias formatadas em sistemas de arquivo ExFAT (Windows/Mac) ou HFS+ (Mac).

Monitoramento por Multiview

Monitoramento por multivisualização
Configurável para 16, 13, 10, 7 ou 4 visualizações, incluindo programa/pré-visualização, 8 entradas HDMI, SuperSource, alimentação limpa, leitor de mídia, status de streaming, status de gravação e medidores de áudio.

Padrão de Vídeo da Multivisualização
HD.

Leitor de Mídia

Leitores de Mídia
2

Canais
Sinais de preenchimento e chave para cada leitor de mídia.

Capacidade de Imagens Estáticas no Pool de Mídia
20 com preenchimento e chave.

Formato de Imagens Estáticas no Pool de Mídia
PNG, TGA, BMP, GIF, JPEG e TIFF.

Controle

Painel de Controle
Painel de controle integrado. Painel de controle por software com controle de câmera incluído. Compatível com painel de controle físico opcional.

Conexão com Painel de Controle
Ethernet com suporte a 10/100/1000 BaseT. Ethernet usada para conexão direta entre painel e chassi, ou via rede. O ATEM Mini Extreme ISO é compatível com conexão USB-C direta. Ethernet ou USB-C usadas para atualizar o software.

Compatibilidade com Painel de Controle
Inclui ATEM Software Control Panel. Também é compatível com ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel e ATEM 4 M/E Advanced Panel. O ATEM Mini Extreme ISO pode ser configurado usando o utilitário Blackmagic Videohub Hardware Panel Setup para rotear fontes para destinos utilizando o Videohub Smart Control Pro e o Videohub Master Control Pro.

Painel de Controle Incluso
ATEM Software Control Panel incluído gratuitamente para Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur ou mais recentes e Windows 10 apenas de 64 bits.

Software

Atualizações de Software
Utilizando conexão via USB ou Ethernet direta a computadores Mac OS X e Windows. Inclui ATEM Switcher Utility.

Configuração
Via ATEM Software Control Panel, com exceção do endereço IP do chassi ATEM que é configurado através do ATEM Switcher Utility conectado ao chassi via USB.

Sistemas Operacionais

Mac 10.15 Catalina,
Mac 11.1 Big Sur ou mais recentes.
Windows 10 de 64 bits.

Requisitos de Energia

Fonte de Alimentação
1 x fonte de alimentação externa de 12 V.

Consumo de Energia
36W

Especificações ambientais

Temperatura Operacional
5 a 40 °C (41 a 104 °F)

Temperatura de Armazenamento
-10 a 60 °C (14 a 140 °F)

Umidade Relativa
0% – 90% sem condensação.

Itens inclusos

ATEM Mini Extreme ISO

Fonte de alimentação DC de 12 V externa com adaptadores de tomada internacionais.

Garantia

12 meses de garantia limitada do fabricante.
